Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.

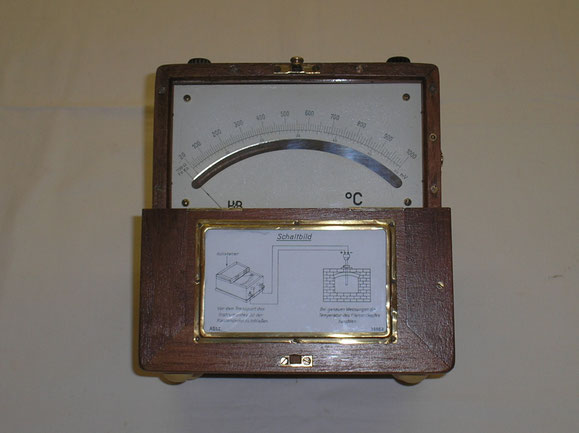

Hartmann & Braun Frankfurt a/M Bild 427
Herstellungsjahr: 1940
Bezeichnung: Temperatur – Messgerät Typ. THAts bis 1000 ° Celsius.
Beschreibung: Milli - Voltmeter geeicht in ° Celsius.
Das Millivoltmeter besitzt ein Messbereich.
1: 59,0 Millivolt
Zum Messen der Temperatur wurden elektr. Thermoelemente verwendet.
Für Temperaturen bis 2000 ° Celsius wurden Platinrhodiumplatin Thermoelemente mit Ausgleichsleitungen verwendet. Die kennzeichnung des Pluspols durch einen roten Faden
ist zu beachten.
Bei Messungen bis 1200 ° Celsius wurden Nickelchromnickel Thermoelemente verwendet.
Bei Messungen bis 900 ° Celsius wurden Eisenkonstantan Thermoelemente verwendet.
Widerstandwerte siehe Liste von H & B. Wärmetechnische Messungen von 1941.
Techn. Daten:
Messbereich 1 59,0 Millivolt Eisenkonstantan Thermoelement bei 900 ° Celsius
= 52,1 Millivolt DIN.
Das Messwerk ist ein Spannband gelagertes Drehspul Messwerk.
Die Messgenauigkeit ist 1,0 % über Skalenbogen.
Die Prüfspannung ist 2 000 Volt.
Die Gebrauchslage ist waagrecht.
Der Innenwiderstand beträgt 1190 Ω.
Beim Transport dieser Geräte
wird der Deckel zum Schutz des Messwerkes geschlossen. Ein eingebauter Kontakt hat die beiden Anschlüsse vom Meewerk kurzgeschlossen. Nach öffen des Deckels wurde das Messwerk wieder
freigeschaltet.
Im Bild 427-1 beim Vergrößern rechts deutlich zu erkennen,
einen Messing - Kontakt , der beim
Schließen des Deckels eingedrückt wurde und das Messwerk gegen Erschütterungen geschützt b.z.w. kurzgeschlossen hat.
Techn. Daten vom Gerät selbst.
Das Gerät gezeigt nach der Restauration.
Sämtliche Holzteile ( Korpus, Boden und Frontseite ) waren nicht mehr Verleimt und brachen auseinander.
Messingteile waren so verschmutzt und nicht als Messing zu erkennen.
Rechts neben dem Messwerk deutlich zu Erkennen ,der Kontakt zum Schutz des Messwerkes beim Transport.
siehe roter Pfeil.....
Das Gerät gezeigt nach der Restauration.
Alle Holzteile sind neu Verleimt und die Oberfläche ist mit neuem Klarlack versehen. Die Messingteile sind Poliert und als Messing zu erkennen.
Das Gerät gezeigt nach der Restauration.
Das Schaltbild mit einigen Techn. Daten musste neu Erstellt werden. Das Original ist vorhanden aber durch einen Wasserschaden sehr angegriffen.
Techn. Daten vom Gerät selbst.
