Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.

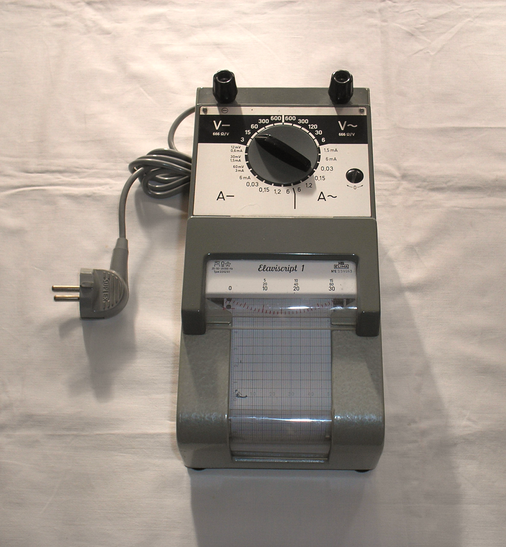

Hartmann & Braun Frankfurt a/M Bild 449
Herstellungsjahr: ca. 1960
Bezeichnung: Elaviscript 1
Baugleich mit Pantagraph 1 von der Fa. Gossen Erlangen.
Beschreibung: Die schreibende Vielfach – Messinstrumente von Goerz, Hartmann & Braun, Elima oder Gossen sind vollwertige Anzeigeinstrumente und gleichzeitig vielseitige Registrierinstrumente für Labor, Prüffeld und Service.
Die Registrierung arbeitet ohne Tinte und daher wartungsfrei. Der Zeiger der sich frei auf den Messwert einstellen kann, wird durch eine motorbetätigte Mechanik gegen das Registrierpapier gedrückt. Dieses ist ein grifffestes Kohlepapier mit einer hellen, dünnen Schutzschicht, die durch den Zeigerdruck entfernt wird, so dass ein schwarzer Punkt bleibt. Das Diagramm besteht aus einer Folge eng beieinanderliegender Punkte, die sich zu einer Linie ergänzen.
Das Elaviscript 1 oder das Pantagraph 1 von Gossen mit 27 Messbereichen und einem Innenwiderstand von 666 Ω /Volt bei Gleichspannung / Wechselspannung, ferner mit kleinen Gleichstrombereichen und großem Frequenzbereich ist Insbesondere den Erfordernissen der Elektrotechnik angepasst.
Techn. Unterlagen vom Pantograph Fa. Gossen Erlangen. Baugleich mit dem Elaviscript 1 von ELIMA.
Techn. Daten und Details sind vom Gerät selbst erstellt.
Im Bild links gezeigt, das Modell Phantagraph 1 von Gossen, Baugleich mit dem Gerät Elaviscript 1 von Hartmann & Braun Frankfurt a/M. b.z.w. ELIMA.
Hartmann & Braun Frankfurt a/M Bild 449-1
Herstellungsjahr: ca. 1960
Bezeichnung: Elaviscript 1
Baugleich mit Pantagraph 1 von der Fa. Gossen
Erlangen.
Technische Daten:
27
Messbereiche
für Stark - und Schwachstrom - Technik und Verfahrens - Technik.
Messwerk: Drehspulmeßwerk mit Spannbandlagerung
Messbereich Gleichspannung: 0 - 12 / 30 / 60 m Volt.
3 / 15 / 60 / 300 / 600 Volt.
Messbereich Gleichstrom: 0 - 600 μA.
1,5 / 3 / 6 / 30 / 150 / 1200 / 6000 mAmp.
Messbereich Wechselspannung: 0 - 6 / 30 / 120 / 300 / 600 Volt.
Messbereich Wechselstrom: 0 - 1,5 / 6 / 30 / 150 / 1200 / 6000 mAmp.
Messbereichserweiterung:
bei Gleichstrom durch getrennte Nebenwiderstände 60 oder 100 mVolt,
bei Wechselstrom durch Präzisionsstromwandler Type Stw 3 bis
400 Amp. primär.
Innenwiderstand Ri : bei Gleich - und Wechselspannung 666 Ω / Volt
Ausgenommen sind die Messbereiche 0 - 12 / 30 / 60 m Volt, hier ist der Ri in jedem Bereich 20,0 Ohm.
Genauigkeit:
bei Wechselstrom: 50 ... 60 Hz.
bei Gleichstrom: Klasse ≤ 1,5 % .
Frequenzeinfluss im Bereich 25 … 10 000 Hz: ≤ 1,5 %
Im Bereich 10 000 … 20 000 Hz ≤ 2,5 %
Diese Messbereiche und Wertangaben gelten analog für das Modell Pantograph 1 von der Fa. Gossen - Erlangen.
Techn. Daten ud Details sind vom Gerät selbst erstellt.
