Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 450
Herstellungsjahr: 1960
Bezeichnung: Elaviscript 2
Baugleich mit Pantagraph 2 von der Fa. Gossen Erlangen.
Baugleich mit Multiscript 2 von der Fa. Goerz Wien – Austria.
Beschreibung: Die schreibende Vielfach – Messinstrumente von Goerz, Hartmann & Braun, Elima oder Gossen sind vollwertige Anzeigeinstrumente und gleichzeitig vielseitige Registrierinstrumente für Labor, Prüffeld und Service.
Die Registrierung arbeitet ohne Tinte und daher wartungsfrei. Der Zeiger der sich frei auf den Messwert einstellen kann, wird durch eine motorbetätigte Mechanik gegen das Registrierpapier gedrückt. Dieses ist ein grifffestes Kohlepapier mit einer hellen, dünnen Schutzschicht, die durch den Zeigerdruck entfernt wird, so dass ein schwarzer Punkt bleibt. Das Diagramm besteht aus einer Folge eng beieinanderliegender Punkte, die sich zu einer Linie ergänzen.
Das Elaviscript 1 oder das Pantagraph 1 von Gossen mit 27 Messbereichen und einem Innenwiderstand von 666 Ω /Volt bei Gleichspannung / Wechselspannung, ferner mit kleinen Gleichstrombereichen und großem Frequenzbereich ist Insbesondere den Erfordernissen der Elektrotechnik angepasst.

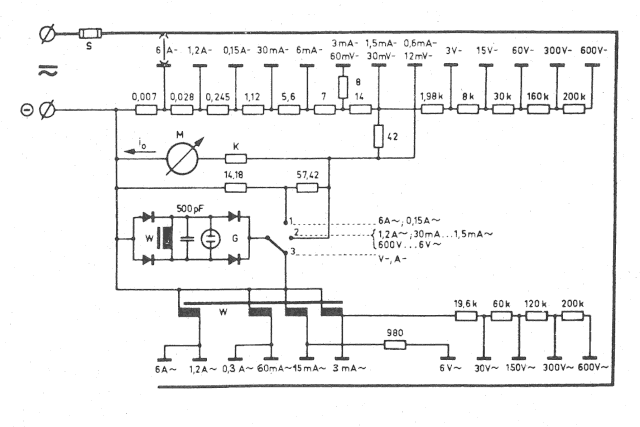

Techn. Unterlagen vom Pantograph 2 Fa. Gossen
Erlangen. Baugleich mit dem Elaviscript 1 von ELIMA und Multiscript 2 Fa. Goerz Wien – Austria.
Techn. Daten ud Details sind vom Gerät selbst erstellt.
Hartmann & Braun Frankfurt a/M Bild 450-1
Herstellungsjahr: ca. 1960
Bezeichnung: Elaviscript 2
Baugleich mit Multiscript 2 von der Fa. Goerz Wien – Austria.
Beschreibun: Die schreibende Vielfach – Messinstrumente von Goerz, Hartmann & Braun, Elima oder Gossen sind vollwertige Anzeigeinstrumente und gleichzeitig vielseitige Registrierinstrumente für Labor, Prüffeld und Service.
Technische Daten:
27 Messbereiche mit eingebautem Wandler für Starkstrom und Verfahrenstechnik
angepasst.
Messwerk: Drehspulmesswerk mit Spannbandlagerung
Messbereich Gleichspannung: 0 – 12 / 30 / 60 m Volt.
0 – 3 / 15 / 60 / 300 / 600 Volt.
Messbereich Gleichstrom: 0 – 600 / μA.
1 ,5 / 3 / 6 / 30 / 150 / 1200 / 6000 mAmp.
Messbereich Wechselspannung: 0 – 6 / 30 / 150 / 300 / 600 Volt.
Messbereich Wechselstrom: 0 – 3 / 15 / 60 / 300 / 1200 / 6000 m Amp.
Messbereichs
Erweiterung:
bei Gleichstrom 600 / 300 / 120 Amp. über Nebenwiderstand 60 m Volt Klasse 0,5 %
60 / 30 / 12 Amp. über Nebenwiderstand 100 m Volt Klasse 0,5 %
30 / 15 / 6 Amp. über Nebenwiderstand 100 m Volt Klasse 0,5 %
bei Wechselstrom 600 / 120 / 30 Amp. über Durchsteckwandler 100 . 1 Klasse 0,2 %
600 / 150 / 30 Amp. über Zangenstromwandler 10 000 : 1 – ID 500 ± 1 %
Innenwiderstand Ri : bei ~ / = gleich 666 Ω / Volt.
Ausgenommen sind die Messbereiche
0 - 12 / 30 / 60 m Volt, hier ist der Ri in jedem Bereich 20,0 Ohm.
Genauigkeit: Anzeige – Genauigkeit 1,5 % Klasse.
Registrier – Genauigkeit 2,5 % Klasse.
bei Wechsel u. Gleichstrom: kein zusätzlicher Fehler von 15 bis 10 000 Herz
≤ 2,5 % vom Skalenendwert bei 10 000 … 20 000 Herz.
Prüfspannung: 2.000 Volt
Diese Messbereiche und Wertangaben gelten analog für das Modell Multiscript 2 von der Fa. Goerz Wien – Austria.
Techn. Daten ud Details sind vom Gerät selbst erstellt.
Hartmann & Braun Frankfurt a/M Bild 450-2
Herstellungsjahr: ca. 1960
Bezeichnung: Elaviscript 2
Baugleich mit Multiscript 2 von der Fa. Goerz Wien – Austria.
Beschreibun: Die schreibende Vielfach – Messinstrumente von Goerz, Hartmann & Braun, Elima oder Gossen sind vollwertige Anzeigeinstrumente und gleichzeitig vielseitige Registrierinstrumente für Labor, Prüffeld und Service.
Techn. Daten ud Details sind vom Gerät selbst erstellt.
