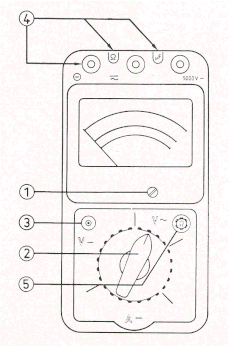

1              Im Stromlosen Zustand prüfen, ob der Zeiger auf „ o „ der V, A – Skala zeigt. Ist dies nicht der Fall, Zeiger mit der Korrekturschraube in die Nullstellung bringen.

2          Messbereich Wähler auf den gewünschten Messbereich einstellen. Bei Strom oder Spannungsmessungen im Zweifelsfall mit dem höchsten Bereich beginnen und auf den günstigsten Bereich weiterschalten. Der Messkreis wird dabei nicht unterbrochen.

3             Vor dem Anschalten ist der Schutzschalterdruckknopf, falls er sich in der „ Aus „ – Stellung befinden sollte, in die „ Ein „ – Stellung zu drücken.

4             Die Wahl der Anschluss klemmen und Steckbuchsen ist ,

5             schematisch auf der Bodenplatte erläutert. Eine ausführliche Anleitung für den Anschluss des Instrumentes und die Bedienung des Ohm – Knopfes geben die folgenden Abschnitte.

Techn. Daten aus Originalbeschreibung von 1961.

Beim Elavi 4 ist ein empfindlicher Schutzschalter eingebaut, dessen Relais, in Serie zum Messwerk geschaltet, bei Überlastung einen Kontakt öffnet und den Meßstromkreis unterbricht.

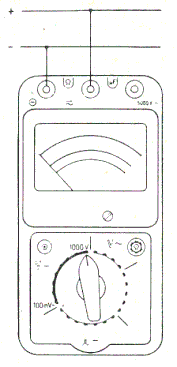

Im Bild 3 dargestellt, Messungen von Gleichspannung bis    25 k Volt mit Messkopf.  Ri = 2 500 MΩ

Achtung:

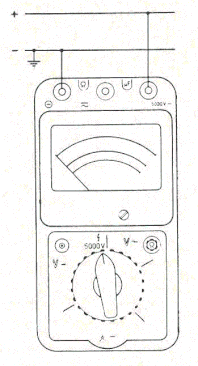

Aus Sicherheitsgründen ist bei Spannungsmessungen über    1 500 Volt folgendes zu beachten:

Eine der beiden verwendeten Spannungsklemmen, bei Benützung des Messkopfes auch dessen Schutzleitung, direkt an Erdpotential legen. Ist dies nicht möglich, müssen andere Sicherheitsvorkehrungen getroffen werden. Zuerst Instrument anschließen und Messbereich wählen, dann Spannung einschalten b.z.w. die Spannung mit dem Messkopf abtasten.

Im Bild 6 dargestellt, Messungen von Wechselspannung ab  10,0 Volt bis  1 000 Volt und einem Ri = 20 000 Ω/Volt.

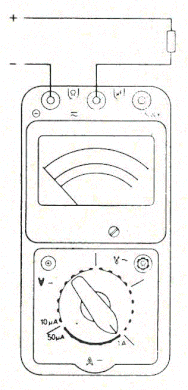

Bei Strom und Spannungsmessungen im Tonfrequenzgebiet ist – wie bei den Messungen in Messkreisen mit hohen Spannungen gegen Erde – besonders auf die Erdungsverhältnisse zu achten, um die hohe Anzeigegenauigkeit auch bei Frequenzen bis 20 000 Herz  zu gewährleisten.  Wenn die Messbedingungen es erlauben, soll die Klemme – am Erdpotential liegen, zumindest aber an jenem Messpunkt angeschlossen werden, der das geringere Potential gegen Erde hat. Der Innenwiderstand der Spannungsmessbereiche von 20 000 Ω/V b.z.w. 50 μA  Stromverbrauch für Endausschlag gilt für Niederfrequenz.

Der Elavi wird ohne eingesetzte Batterie geliefert. Es ist daher vor Inbetriebnahme ein Element mit 1,5 Volt in den Batterieraum einzulegen.

Die Batterie soll man auswechseln, wenn sich der Zeiger bei den Bereichen Ω, kΩ und kΩ x 100 nicht mehr auf den Endausschlag einregeln lässt oder die Anzeige nach dem Einregeln nicht konstant bleibt.  Der Regelbereich des Ohmknopfes ist für  Batteriespannungen von 1,65 bis 1,3 Volt vorgesehen.

Der zu messende Widerstand R x ist an die Klemme – und die Steckbuchse Ω anzuschließen, wobei die schwarzen Anschlussklemmen kurzgeschlossen bleiben.

Der Widerstand R x ist auf der Ω Skala in Ohm abzulesen.

An Stelle der Kurzschlussverbindung ist der zu messende Widerstand R x anzuschließen.                                                                                                                        Der Widerstandswert von R x ist auf der kΩ , MΩ, μF – Skala beim Bereich kΩ direkt in Kiloohm abzulesen.

                                                                                              Beim Bereich kΩ x 100 ergibt die Ablesung mit 100 multipliziert den Wert von R x in KΩ.
