Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.
Auszug von Techn. Unterlagen H&B.
Hartmann & Braun Frankfurt a/M Bild 46, 47,47-1
Herstellungsjahr: 1938

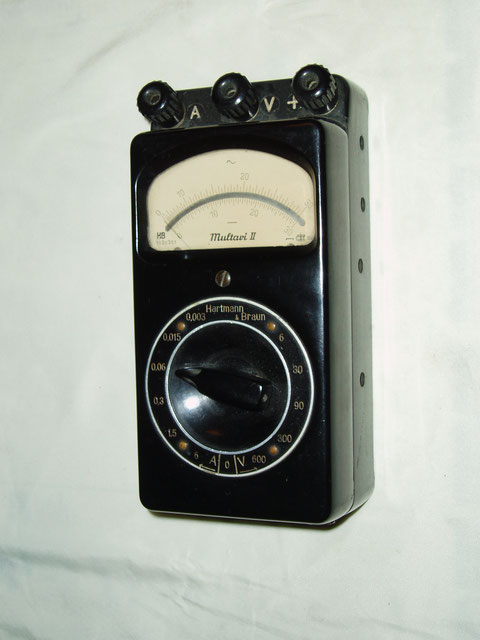

Bezeichnung: Universal – Drehspulgerät für Gleich und Wechselstrom.
Beschreibung: Das Universal – Messgerät für jedermann zum Messen von Strom
und Spannung in Gleich und in Wechselstrom.
Das Multavi II enthält ein Drehspul – Messwerk, das mit den dazugehörigen Vor und Nebenwiderständen in ein formschönes Gehäuse aus Isolier – Pressstoff eingebaut ist. Das Einstellen auf die 11 verschiedene Messbereiche erfolgt mit dem äußerst kräftigen Drehschalter, während ein kleiner Drehknopf an der unteren Seite dazu dient, beim Messen in Wechselstrom das Messwerk mit dem gleichfalls im Gehäuse befindlichen Trockengleichrichter in Verbindung zu bringen.
Das Multavi II ist in waagerechter Lage geeicht. Es empfiehlt sich daher, bei genauen Messungen diese Lage annähernd einzuhalten. Auch die Nähe größerer Eisenmengen ist zu meiden, da hierdurch Fehlanzeige entstehen kann. Die Fehlergrenze der Anzeige beträgt bei:
Gleichstrom + - 1,0 % bei
Wechselstrom + - 1,5 % vom Skalenendwert.
Die Angaben des Multavi II werden bei Messungen mit Wechselstrom bis 500 Hz nicht beeinflusst.
Bei höheren Frequenzen bis 2 kHz betragen die Abweichungen
höchstens + - 3,0 % bis 10 kHz etwa + - 6,0 % vom Endwert jedes Messbereiches.

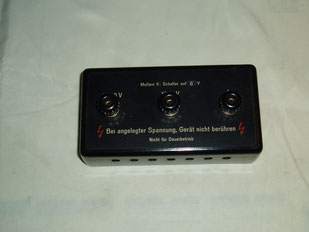

Beschreibung: Der hier im Bild 47 gezeigte Vorwiderstand erweitert das Messbereich 6 Volt Gleichspannung auf 1500 und 3000 Volt Gleichspannung.

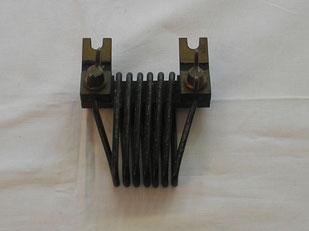

Beschreibung: Der hier im Bild 47-1 gezeigte Nebenwiderstand ( Shunt ) erweitert das Messbereich 6,0 Ampere Gleichstrom auf 30,0 Ampere Gleichstrom.
Auszug von Techn. Unterlagen H&B.
