Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.

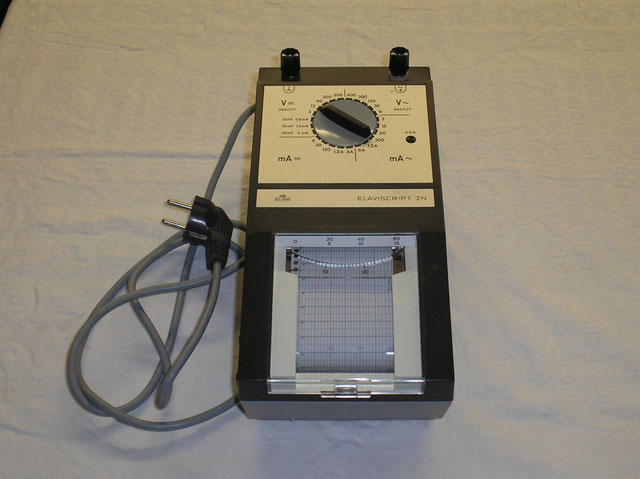

Hartmann & Braun Frankfurt a/M Bild 486
Herstellungsjahr: 1977
Bezeichnung: Elaviscript 2 N Registrierer – Papier – Netzbetrieb.
Beschreibung: Die schreibende Vielfach – Messinstrumente von Hartmann & Braun sind vollwertige Anzeigeinstrumente und gleichzeitig vielseitige Registrierinstrumente für Labor, Prüffeld und Service.
Die Registrierung arbeitet ohne Tinte und daher wartungsfrei. Der Zeiger der sich frei auf den Messwert einstellen kann, wird durch eine motorbetätigte Mechanik gegen das Registrierpapier gedrückt. Dieses ist ein grifffestes Kohlepapier mit einer hellen, dünnen Schutzschicht, die durch den Zeigerdruck entfernt wird, so dass ein schwarzer Punkt bleibt. Das Diagramm besteht aus einer Folge eng beieinanderliegender Punkte, die sich zu einer Linie ergänzen.
Das Elaviscript 2 N mit 27 Messbereichen und einem Innenwiderstand von 666 Ω /Volt bei Gleichspannung / Wechselspannung, ferner mit kleinen Gleichstrombereichen und großem Frequenzbereich ist Insbesondere den Erfordernissen der Elektrotechnik angepasst.
Techn. Daten und Details aus Originalbeschreibung von 1977
Im Bild 1 gezeigt, die Wachspapierführung.
Grundsätzlich ist mit Rücksicht auf die Einstellzeit des Messwerks die Punktfolge von 2 Sekunden vorzuziehen. Sollte jedoch für einen Registriervorgang kürzere Intervalle gewünscht werden, so steht durch Wenden des Nockenrades auch eine Punktfolge von 1 Sekunde zur Verfügung.
Hartmann & Braun Frankfurt a/M Bild 486-1
Herstellungsjahr: 1977
Bezeichnung: Elaviscript 2 N Registrierer – Papier – Netzbetrieb.
Technische Daten:
27 Messbereiche mit eingebautem Wandler für die Starkstrom und Verfahrenstechnik
angepasst.
Messwerk: Drehspulmesswerk mit Spannbandlagerung
Messbereich Gleichspannung: 0 – 12 / 30 / 60 m Volt.
0 – 3 / 15 / 60 / 300 / 600 Volt.
Messbereich Gleichstrom: 0 – 600 / μA.
1 ,5 / 3 / 6 / 30 / 150 / 1200 / 6000 mAmp.
Messbereich Wechselspannung: 0 – 6 / 30 / 150 / 300 / 600 Volt.
Messbereich Wechselstrom: 0 – 3 / 15 / 60 / 300 / 1200
/ 6000 m Amp.
Innenwiderstand Ri :
bei ~ /
= gleich 666 Ω / Volt.
Genauigkeit: Anzeige – Genauigkeit 1,5 % Klasse.
Registrier – Genauigkeit 2,5 % Klasse.
bei Wechsel u. Gleichstrom: kein zusätzlicher Fehler von 15 bis 10 000 Herz
≤ 2,5 % vom Skalenendwert bei 10 000 … 20 000 Herz.
Prüfspannung:
2.000
Volt.
Techn. Daten und Details aus Originalbeschreibung von 1977
Hartmann & Braun Frankfurt a/M Bild 486-2
Herstellungsjahr: 1977
Bezeichnung: Elaviscript 2 N Registrierer – Papier – Netzbetrieb.
Techn. Daten und Details aus Originalbeschreibung von 1977
