Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 50, 51
Herstellungsjahr: 1950

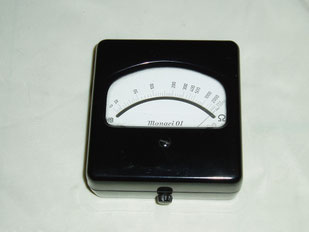

Bezeichnung: Widerstandsmesser Monavi - OI - und - O II.
Beschreibung: Die kleinen Widestandsmesser Monavi enthalten ein Drehspul
Messwerk, dessen Zeiger bei einer bestimmten Spannung und bei
kurzgeschlossenen Anschlüssen auf den Skalen –Endwert
( = 0 Ω ) ausschlägt.
Die Spannung beim Monavi OI wird durch eine eingebaute und austauschbarae Stabbatterie ( 1,5 Volt ) erzeugt. Das Gerät Monavi OII hat an Stelle der Batterie zwei Anschlüsse nebst einem Umschalter zur wahlweisen Anschließen einer fremden Spannungsquelle von 4,5 oder 100 Volt Gleichspannung.
Das Drehspulmesswerk ist mit einem magnetischen Nebenschluss versehen, der durch den Drehknopf am Umfang des Magnets verteilt werden kann.
Mit Hilfe des regelbaren magnetischen Nebenschlusses wird bei kurzgeschlossenen Anschlüssen der Zeigerausschlag auf den genauen Endwert Null gebracht und danach der zu messende Widerstand angeschlossen. An der Skalenteilung kann dann der Widerstand in Ohm unmittelbar abgelesen werden. Die Angabe sind unabhängig von der Spannung, solange sich mit Hilfe des magnetischen Nebenschlusses der Wert O Ω noch einstellen lässt.
Auszug von Techn. Unterlagen H&B Dezember 1944.
