Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 552
Herstellungsjahr: ca. 1962
Bezeichnung: Thomson – Messbrücke Typ. Pontavi Th 2
Beschreibung: Die Thomson – Messbrücke ist für genaue Messungen kleiner
Widerstände imm Bereich 0,2 mΩ ..... 2,1 Ω geeignet. Bei richtigem Anschluss des Messobjektes ist der Widerstand der Messleitungen zu vernachlässigen.
Wird das Messobjekt, wie im Bild links zeigt, an die Messbrücke Pontavi Th 2 angeschlossen, dann ist der Eigenwiderstand der Zuleitungen im Rahmen der Gesamtfehlerbetrachtung zu vernachlässigen.
Werden an der Thomson – Messbrücke die Klemmen Ri * mit Ru * und die Klemmen Ru mit Ri verbunden, dann kann das Messobjekt mit nur zwei Leitungen an die Klemmen Ri * und Ri ,d.h. an den äußeren Klemmen, angeschlossen werden,. Bei dieser Messunmg geht der Leitungswiderstand in die Messung ein, seine Größe kann ermittelt werden, wenn bei nochmaligen Messung die Leitungsenden am Messobjekt kurzgeschlossen werden.
Beschreibung und Detail sowie Techn. Daten sind aus den Originalunterlagen von 1962 – Fa. Hartmann & Braun Frankfurt a/M.
Ist durch Umschalten des Messbereichschalter ( S 1 ) der richtige Messbereich gefunden, dann bei gedrückter Taste ( S 2 ) durch Verstellen des Schleifendraht – Potensiometer ( R 11 ) der Messwertzeiger genau in seine „ Nullage „ gebracht werden. Taste ( S 2 ) loslassen und der ermittelte Wert kann nun im Fenster oberhalb der Potensiometereinstellung abgelesen werden.
Beschreibung und Detail sowie Techn. Daten sind aus den Originalunterlagen von 1962 – Fa. Hartmann & Braun Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 552-1
Herstellungsjahr: ca. 1962
Bezeichnung: Thomson – Messbrücke Typ. Pontavi Th 2
Beschreibung: Die Thomson – Messbrücke ist für genaue Messungen kleiner
Widerstände imm Bereich 0,2 mΩ ..... 2,1 Ω geeignet. Bei richtigem
Anschluss des Messobjektes ist der Widerstand der Messleitungen zu
vernachlässigen.

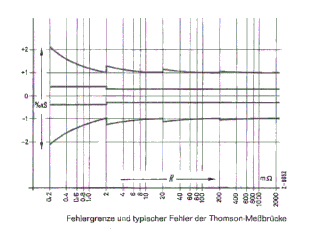

Das Bild 1 zeigt, die Fehlergrenzen und Typischer Fehler der Thomson Messbrücke Th 2 nach DIN 1319

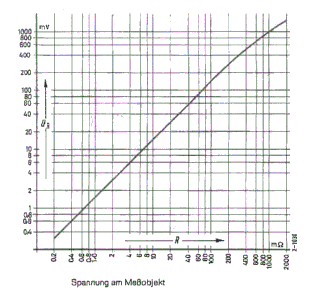

Das Bild 2 zeigt, den Spannungsverlauf am Messobjekt.
Beschreibung und Detail sowie Techn. Daten sind aus den Originalunterlagen von 1962 – Fa. Hartmann & Braun Frankfurt a/M.
Im Bild 3 gezeigt, die eingebaute Stromversorgung mit 220 Volt Netzspannung.
Die Versorgungsspannung für die Messbrücke ist unter Belastung 1,32 Volt und max. 1,3 Ampere ausgelegt.
Die Stromversorgung wird erst durch drücken der Taste ( S 2 ) eingeschaltet.
Beschreibung und Detail sowie Techn. Daten sind aus den Originalunterlagen von 1962 – Fa. Hartmann & Braun Frankfurt a/M.
