Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 553
Herstellungsjahr: ca. 1980
Bezeichnung: Multimeter Modell Elavi 15 n
Beschreibung: Ein kleines Handliches Vielfach – Multimeter für den Techniker
Unterwegs bei der Reparatur mit einem Innenwiderstand von
50 k Ohm / Volt.
Überlastungsschutz:
Im Leitungszug der gemeinsamen Eingangsklemmen ist eine Schmelzsicherung eingeschaltet, die vor Zerstörung bei groben Bedienungsfehlern die Leiterplatte vor Zerstörung schützt.
Verwendet wird eine Hochleistungssicherung Fabrikat English Electric Typ. GS 1000 / 15, die einen Nennausschaltstrom um 100 kA hat.
Sie ist laut Herstellerangaben für 700 V eff und 400 Volt –
geeignet.
Beschreibung u. Details aus Original Unterlagen Hartmann & Braun von 1980
Diese Sicherung kann auch von der Fa. Wickmann – Werke AG unter der Typenbezeichnung „ 15 CT 1000 V Superflink
„bezogen werden.
Die Widerstandsmessbereiche sind durch eine Feinsicherung M 0,08 Din 41571 mit einem Nennstrom von 80 m Ampere und 3,8 Ω ± 15 % Widerstand geschützt bis 250 Volt.
Hartmann & Braun Frankfurt a/M Bild 553-1
Herstellungsjahr: ca. 1980
Bezeichnung: Multimeter Modell Elavi 15 n
Beschreibung: Ein kleines Handliches Vielfach – Multimeter für den Techniker
Unterwegs bei der Reparatur.
Insgesamt stehen 40 Messbereiche zur verfügung.
Fehlergrenzen:
Die angegebenen Fehlergrenzen gelten bei horizontaler Gebrauchslage, bei einer Temperatur von 20 ° C und bei sinusförmigem Wechselstrom 50 ... 60 Hz.
Strom und Spannungsbereiche:
Gleichstrom ± 1,5 % v. Skalenendwert.
Wechselstrom
± 1,5 % v.
Skalenendwert.
Widerstandsmessbereich: ± 1,5 % der Skalenlänge Ω x 1
± 2,5 % der Skalenlänge Ω x 10
Innenwiderstand Ri: 50 k Ohm / Volt.
Beschreibung u. Details aus Original Unterlagen Hartmann & Braun von 1980

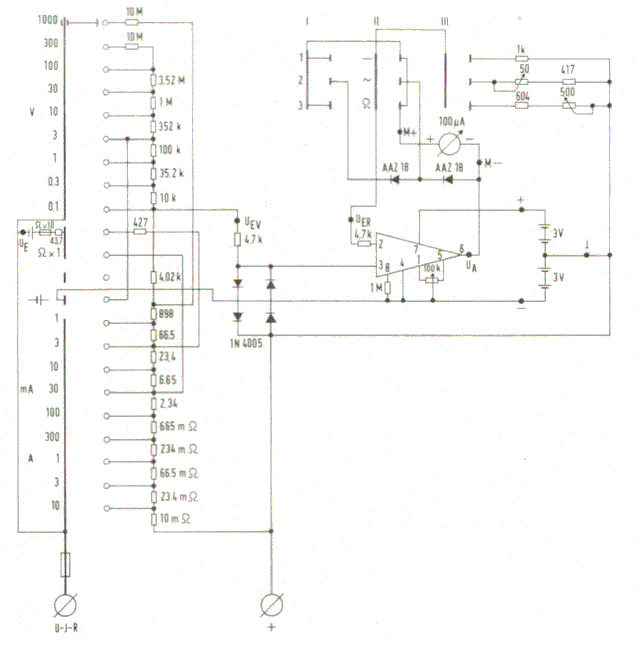

Hartmann & Braun Frankfurt a/M Bild 553-2
Herstellungsjahr: ca. 1980
Bezeichnung: Multimeter Modell Elavi 15 n
Beschreibung: Ein kleines Handliches Vielfach – Multimeter für den Techniker
Unterwegs bei der Reparatur.
Insgesamt stehen 40 Messbereiche zur verfügung.
