Hartmann & Braun Frankfurt a/M Bild 581
Herstellungsjahr: 1950
Bezeichnung: Durchsteck Stromwandler Modell TiL 05
Beschreibung: Der Durchsteckwandler dient zur Erweiterung von
Er ist speziell für Vielfachinstrumente entwickelt.
Hier besteht die Primärwicklung nur aus einer einzigen Windung, nämlich dem durch die kreisrunde Öffnung des Wandlers hindurchgeführten Leiter, in dem der Strom gemessen werden soll. Die auf einem Rinkern untergebrachte Sekundärwicklung hat 100 Windungen, deren Enden mit zwei Buchsen zugeführt sind, die mit dem Instrument verbunden werden. Der hier angezeigte Strom muss mit 100 vervielfacht werden, um den Messstrom zu erhalten
Beschreibung und Tech. Daten aus Unterlagen der Fa. Hartmann & Braun von 1950

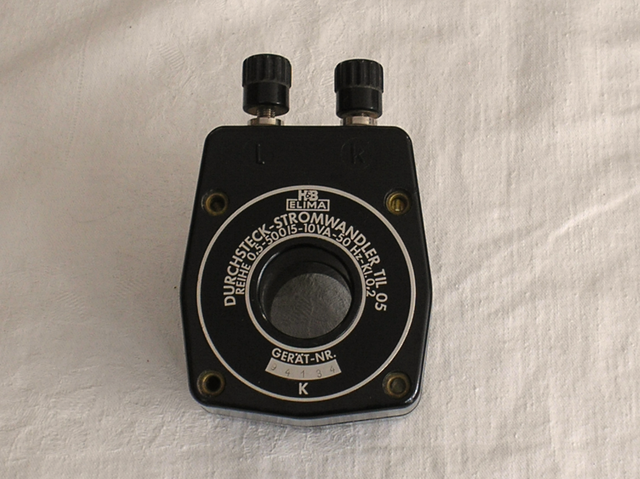

Im Bild 1 ist der Durchsteckwandler von der Vorderseite zu sehen und im Bild 2 von der Rückseite zu sehen
Hartmann & Braun Frankfurt a/M Bild 581-1
Herstellungsjahr: 1950
Bezeichnung: Durchsteck Stromwandler Modell TiL 05
Beschreibung: Der Durchsteckwandler dient zur Erweiterung von
Er ist speziell für Vielfachinstrumente entwickelt.
Zusammen mit dem Durchsteckwandler ergeben sich für die einzelnen Vielfachinstrumente die in folgender Tabelle zusammengestellten Messbereiche:
Durch die verschiedenen Stellungen des Messbereichwählers lassen sich also auch zusammen mit dem Durchsteckwandler mehrere Messbereiche wählen
Beschreibung und Tech. Daten aus Unterlagen der Fa. Hartmann & Braun von 1950
Hartmann & Braun Frankfurt a/M Bild 581-2
Herstellungsjahr: 1950
Bezeichnung: Durchsteck Stromwandler Modell TiL 05
Beschreibung: Der Durchsteckwandler dient zur Erweiterung von
Er ist
speziell für Vielfachinstrumente entwickelt.
Ein Durchfädelwandler……..wird aus einem Durchsteckwandler, wenn der Leiter, in dem der Strom gemessen werden soll, mehrere Male durch das Wandlerinnere geführt wird. Der Messbereich wird dadurch kleiner als bei nur einer Durchsteckwindung. Wird der Draht n – mal durch das Wandlerinnere geführt, so muss der am Instrument abgelesene Strom mit 100 / n vervielfacht werden, um den tatsächlichen fließenden Strom zu erhalten
Beschreibung und Tech. Daten aus Unterlagen der Fa. Hartmann & Braun von 1950
Hartmann & Braun Frankfurt a/M Bild 581-3
Herstellungsjahr: 1950
Bezeichnung: Durchsteck Stromwandler Modell TiL 05
Beschreibung: Der Durchsteckwandler dient zur Erweiterung von
Er ist
speziell für Vielfachinstrumente entwickelt.
Soll z. B. mit dem Elavi 2 Instrument ein Wechselstrom von 70 Ampere gemessen werden, so müßte, wie aus der Tabelle hervorgeht, der Messbereich 1,5 Amp. eingestellt werden, worauf sich bei einer Durchsteckwindung der Zeiger auf Teilstrich 14 einstellt. Genauer wird die Messung wenn der Stronführende Leiter zweimal durch den Wandler geführt wird. Dann stellt sich der Zeiger auf Teilstrich 28 ein, denn der Messbereich ist jetzt 1,2 x 100 / 2 = 75 Amp.
Ein Messbereich von 12 Amp. ergäbe sich z. B. mit dem Elavi 12, wenn der Leiter 5 mal durch den Wandler geführt und am Messbereichwähler 0,6 Amp. eingestellt wird.
Der Durchsteckwandler gibt also die Möglichkeit, die Messbereiche der Vielfachinstrumente feiner zu unterteilen und dadurch bei größerem Zeigerausschlag d.h. genauer zu messen.
Beschreibung und Tech. Daten aus Unterlagen der Fa. Hartmann & Braun von 1950
