Messgerät - Elektrotrchnik


Hartmann & Braun - Frankfurt a/M.

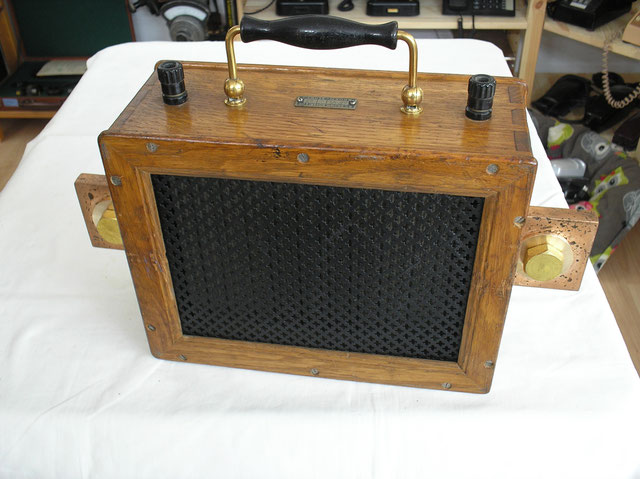

Nebenwiderstand Strom bis 800 Ampere / 100 m Volt. Fa. Hartmann & Braun - Frankfurt a/M. Fertigungsjahr ca. 1910 / 1920
Zum Vergeößern anklicken - Bild 597

Hartmann & Braun - Frankfurt a/M.                     Bild 597



Herstellungsjahr:       ca. 1910 - 20



Bezeichnung:                Nebenwiderstand für Strommessungen bis 800 Amp.  – 100 mVolt

                                            –Kl. 2,5 %



Beschreibung:              Ein Shunt ist ein niederohmiger elektrischer Widerstand, der zur

                                            Messung des elektrischen Stromes verwendet wird. Der Strom, der

                                     durch einen Shunt fließt, verursacht einen zu ihm proportionalen

                                     Spannungsabfall, der gemessen wird.



Strommessgeräte mit analogen oder digitalen Anzeigeinstrumenten werden meist über eine Messung der sehr kleinen Spannung an einem Shunt realisiert, z.B. 200 m Volt bei digitalen Messgeräten oder übliche 60 m Volt b.z.w 100 m Volt bei Zeigerinstrumenten.



Der Nebenwiderstand wurde bei der Fa. A.G. Brown,Boveri & Cie - Baden - Schweiz verwendet.


Bild  links = Anschaltung eines Shunts   ( Nebenwiderstand ) in einem geschlossenen Stromkreis.


Beispiel:



Verbraucher z.B.  Elektroheizgerät 2000 Watt = 10,0 Ampere Strom.

R Shunt = Nebenwiderstand mit 20,0 Ampere Stom und einem Spannungsabfall bei 20,0 Ampere von 60 m Volt.

Anzeigeinstrument = anaolges Zeigerinstrument mit einem Messbereich von 60 m Volt.

Das Anzeigeinstrument zeigt 30,0 m Volt an, d.h. es fließt ein Strom von 10,0 Ampere = 2000 Watt.

Im Normalfall wird die Skala vom Anzeigeinstrument nicht in mVolt sondern in Ampere geeicht wegen der leichten  Ablesung.



Techn. Daten und Details sind vom Gerät selbst erstellt.


Zum Vegrößern anklicken - Bild 1
Zum Vegrößern anklicken - Bild 1
Zum Vergrößern anklicken - Bild 2
Zum Vergrößern anklicken - Bild 2
Zum Vergrößern anklicken - Bild 3
Zum Vergrößern anklicken - Bild 3

Zum Vergrößern anklicken - Bild 4
Zum Vergrößern anklicken - Bild 4


Zum Vergrößern anklicken - Bild 5
Zum Vergrößern anklicken - Bild 5
Zum Vergrößern anklicken - Bild 6
Zum Vergrößern anklicken - Bild 6
Zum Vergrößern anklicken - Bild 7
Zum Vergrößern anklicken - Bild 7


Zum Vergrößern anklicken - Bild 8
Zum Vergrößern anklicken - Bild 8
Zum Vergrößern anklicken - Bild 9
Zum Vergrößern anklicken - Bild 9
Zum Vergrößern anklicken - Bild 10
Zum Vergrößern anklicken - Bild 10


Im Bild 1 bis 4 ist der Nebenwiderstand so wie ich ihn erhalten habe.

In den Bildern 5 bis 9 im Zerlegten Zustand zwecks Restauration und Reparatur.

Das Bild 10 / 11 zeigt den Fertigen Nebenwiderstand mit den Planken Kupferanschlüssen und Poliertem Handgriff und neuen Anschlussbuchsen und neuen Messingschrauben M 16 x 50 mm.


Hartmann & Braun - Frankfurt a/M.                     Bild 597-1



Herstellungsjahr:       ca. 1910 - 20



Bezeichnung:                Nebenwiderstand für Strommessungen bis 800 Amp.  – 100 mVolt

                                            –Kl. 2,5 %

Zum Vergrößern anklicken - Bild 11
Zum Vergrößern anklicken - Bild 11

Der Nebenwiderstand wurde bei der Fa. A.G. Brown,Boveri & Cie - Baden - Schweiz verwendet.


Techn. Daten und Details sind vom Gerät selbst erstellt.
