Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 601
Herstellungsjahr: 1968
Bezeichnung: Wattmeter Typ. Wattavi k für 1 Phasen Wechsel u. 3 Phasen
Drehstrom.
Beschreibung: Das Wattavi k ist ein Vielfach – Leistungsmesser, der sich besonders
für Messungen im Betrieb und auf Montage eignet. Auch im Labor und Prüffeld gestattet er durch die Umschaltmöglichkeiten, vielfältige Messaufgaben rasch und unproblematisch zu lösen.
An der Stirnseite des Gehäuses sind fünf Anschlussklemmen angeordnet, wovon zwei den Strompfad und drei den Spannungspfad zugänglich machen. Unter der Skala befinden sich drei Schalter, die eine Umschaltung in 3 Strom und 3 Spannungsstufen bei Einphasen Wechselstrom oder gleichbelastetem Dreileiter – Drehstrom erlauben.
Das Eisengeschlossene elektrodynamische Messwerk befindet sich in einer besonderen Kammer, getrennt von Schaltern und Widerständen, im Oberteil des zweiteiligen Gehäuses. Durch die Lage sämtlicher Schalter und Vorwiderstände in einer Ebene auf einer Leiterplatte ergibt sich eine sehr übersichtliche und raumsparende Anordnung der Bauteile. Die Besonderheit des Messwerkes besteht in der verhältnismäßig hohen Empfindlichkeit des Spannungspfades mit nur 2 mAmpere Stromaufnahme und der getrennt ausgeführten drei Feldwicklungen für die Ström von 0,25 / 1 / 5 Ampere, die in nebeneinander liegenden Kammern untergebracht sind.
Es handelt sich um eine Einphasen Messwerk mit künstlichem Sternpunkt, der durch drei in Stern geschaltete Widerstände gebildet wird. Durch Umschaltung können die 3 Stromstufen und die 3 Spannungsstufen 100, 200, 500 Volt gewählt werden. So können in den Stromstufen 1 A und 5 A auch Stromwandler sek. 1 A oder 5 A angeschlossen werden. Der Spannungspfad hat hierfür die Stufe 100, so daß auch Spannungswandler sek. 100 V oder 110 V angeschlossen werden können.
Beschreibung und Techn. Daten aus den Originalunterlagen Hartmann & Braun – Elima von 1968
Im Bild 1, Platine mit sämtlichen Bauteilen.
Der Schalter für den Strom sind sehr Kräftig ausgeführt ( rechts unten ) .
Im Bild 2, Platine mit Gehäuse oberteil und Kammer mit dem Messwerk komplett geschlossen.
Hartmann & Braun Frankfurt a/M Bild 601-1
Herstellungsjahr: 1968
Bezeichnung: Wattmeter Typ. Wattavi k für 1 Phasen Wechsel u. 3 Phasen
Drehstrom.
Beschreibung: Das Wattavi k ist ein Vielfach – Leistungsmesser, der sich besonders
für Messungen im Betrieb und auf Montage eignet. Auch im Labor und Prüffeld gestattet er durch die Umschaltmöglichkeiten, vielfältige Messaufgaben rasch und unproblematisch zu lösen.
Der Anschluß erfolgt in üblicher und damit bekannter Weise. Der Strompfad ist an die beiden Klemmen I * und I geführt, der Spannungspfad ist an die Klemmen L 1, L 2, L 3 angeschlossen. Bei Einphasen Wechselstrom muß die Spannung an die Klemmen L 1, L 2, bei Drehstro an die 3 Spannungsklemmen L 1, L 2, L 3 angelegt werden.
Beschreibung und Detail aus Original Unterlage Fa. Hartmann & Braun Elavi von 1968
Im Bild 4 ist der Schaltplan zum Vergrößern eingestellt.
Techn. Daten:
Drehspule 560 Ohm
Empfindlichkeit 1,9 m Amp.
Reibungsfehler kleiner 0,01 %
Frequenzbereich 15 bis 200 Hz.
Prüfspannung 2 000 Volt.
Genauigkeit:
Klasse 1,5 % bei Wechselstrom
Klasse 2,5 % bei Gleichstrom
Hartmann & Braun Frankfurt a/M Bild 601-2
Herstellungsjahr: 1968
Bezeichnung: Wattmeter Typ. Wattavi k für 1 Phasen Wechsel u. 3 Phasen
Drehstrom.
Beschreibung: Das Wattavi k ist ein Vielfach – Leistungsmesser, der sich besonders
für Messungen im Betrieb und auf Montage eignet. Auch im Labor und Prüffeld gestattet er durch die Umschaltmöglichkeiten, vielfältige Messaufgaben rasch und unproblematisch zu lösen.
Die Schaltelemente sind sorgfältig ausgewählt und erprobt, so daß eine 20 % ige Dauerüberbelastbarkeit im Strom und Spannungspfad gewährleistet ist.

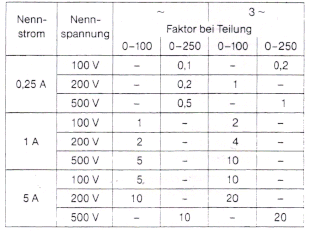

Die doppelte Skala hat eine 50 er Teilung, und zwar außen beziffert 0 ... 100, innen 0 ... 250. Die Messergebnisse lassen sich damit unter Anwendung von einigen einfachen Konstanten leicht ermitteln, wobei ein Messzeiger die genaue Ablesung des Messergebnisses ermöglicht.
Hartmann & Braun Frankfurt a/M Bild 601-3
Herstellungsjahr: 1968
Bezeichnung: Leistungsmessgerät Modell Wattavi.
Anschlußschaltungen bei Einphasen - Wechselstrom:
Hartmann & Braun Frankfurt a/M Bild 601-4
Herstellungsjahr: 1968
Bezeichnung: Leistungsmessgerät Modell Wattavi.
Anschlußschaltungen bei Dreileiter - Drehstrom mit gleichbelasteten Phasen
( Wirkleistung )
Dreileiter - Drehstrom mit gleichbelasteten Phasen ( Blindleistung )
Strom an die Phase L 1, Klemme I* und I, Spannung Phase L 2, Klemme L 1,
Spannung Phase L3, Klemme L 2.
Die Phase L 1 wird Spannungsseitig nicht angeschlossen.Der Stromartschalter ist auf " ~ " zu stellen und der Messwert ist noch mit den Faktor 1,732 zu multiplizieren.
Hartmann & Braun Frankfurt a/M Bild 601-5
Herstellungsjahr: 1968
Bezeichnung: Leistungsmessgerät Modell Wattavi.
Anschlußschaltungen bei Dreileiter - Drehstrom mit Netzen über 650 Volt:
Messungen in Netzen über 650 Volt sind nur mit Strom und Spannungswandler möglich.
Hartmann & Braun Frankfurt a/M Bild 601-6
Herstellungsjahr: 1968
Bezeichnung: Leistungsmessgerät Modell Wattavi.
Gleichstrom - Leistungmessung:
Auch Messungen in Gleichstrom - Netzen sind möglich. Der Stromartenschalter ist dabei in Stellung " ~ " zu bringen. Hinsichtlich Ablesung gelten die gleichen Hinweise wie sie für die Messung bei Einphasen - Wechselstrom angegeben sind. Bei Gleichstrommessungen treten Remanenzfehler auf, die jedoch bei Nennbelastung noch innerhalb der Klasse des Instrumentes liegen.
Es empfiehlt sich, durch zwichenzeitliche Wechselstom - Leistungsmessungen immer wieder eine Entmagnetisierung des Gerätes herbeizuführen.
Beschreibung und Detail aus Original Unterlage Fa. Hartmann & Braun Elavi von 1968
