Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 603
Herstellungsjahr: vor dem 19.03.1889 gefertigt.
Bezeichnung: Walzen Messbrücke nach Kohlrausch. Skalen – Nummer 525.
Beschreibung: Wheatstone – Kirchhoff – Brücke in Form einer Rolle nach Kohlrausch.
Um
den 2,16 m langen Messdraht nicht auf seine volle Länge ausspannen zu müssen, wird dieser auf einer Marmorrolle mit 10 Windungen
Widerstandsdraht
( Manganin, Stärke 0,35 mm ) geführt.
Der Widerstand und dessen Umfang wird auf einem silbernen Ring in 100 Teile milimetergenau unterteilt. Eine Schieberolle, als Abnehmer der einzelnen Windungen, zählt die Windungen und stellt auch gleich eine konstante Verbindung durch 20 Drahtbürsten– Kontakte her.
Ein zweiter Silberring mit einer Teilung von 0 – 5 – 10 wird mit Hilfe von zwei Justierschrauben genau auf den Widerstandsdraht ( mittig ) 5 Windungen
eingestellt, so dass bei den beiden Silberringe und der Abroller die Anzeige auf „ 0 „ stehen.
Nun kann auf der Anzeige genau die Anzahl des Messdrahtes, die Windungen in zehnerschritten abgelesen werden.
Im Fuße, unterhalb des Aufbaues, sind die 5 Vergleichswiderstände mit 1, 10, 100, 1 000,
10 000 Ohm untergebracht. Sie sind nach Chaperon induktionsfrei gewickelt, und werden durch entsprechende Stöpsel geschaltet.

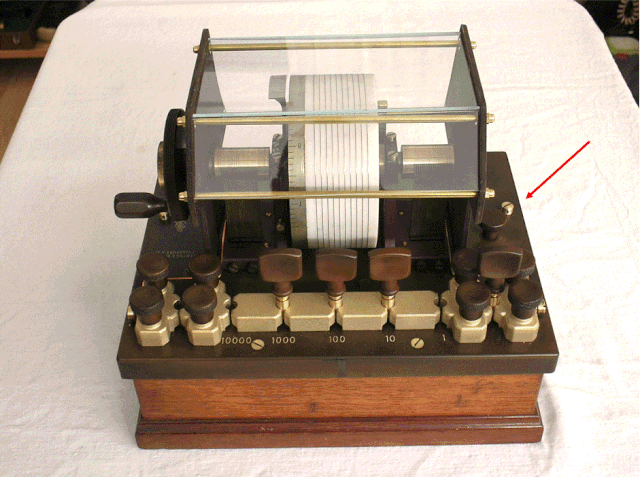

Zum Schutz des Rollenwiderstandes gegen Temperatureinflüsse ist eine Holzabdeckung mit Glas vorgesehen. Ein Stöpsel (Bild 2 rechts) ist bei Messungen zu entfernen.
Hier wird eine Öffnung sichtbar, die die Umgebungstemperatur zu den 5 Vergleichswiderstände im Boden freigibt.
Beschreibung, Details und Techn. Daten
stammen aus einem Katalog der Fa. Hartmann & Braun von 1894 und vom Gerät selbst.
Hartmann & Braun Frankfurt a/M Bild 603-1
Herstellungsjahr: vor dem 19.03.1889 gefertigt.
Bezeichnung: Walzen Messbrücke nach Kohlrausch. Skalen – Nummer 525.
Beschreibung: Wheatstone – Kirchhoff – Brücke in Form einer Rolle nach Kohlrausch.

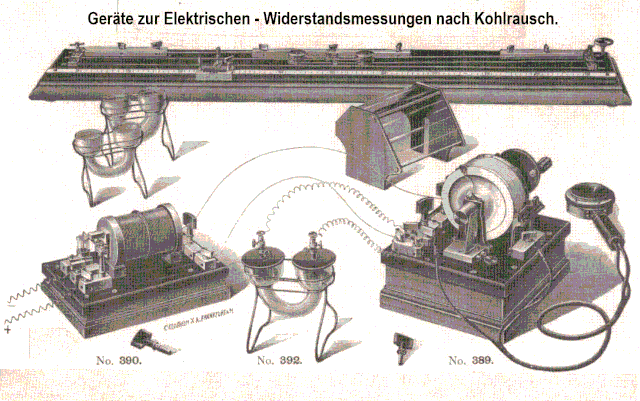

Im Bild 603-2 gezeigten Geräte, stammen aus einem Katalog der Fa. Hartmann & Braun - Frankfurt a/M. in Französicher Sprache von 1889.
Das Bild mit der Nummer 389 zeigt die Walzen - Messbrücke bei einer Messung mit einem flüssigen Leiter mit Hilfe eines Induktors zur Erzeugung von Wechselstrom und einem Glasgefäß zur Aufnahme der Flüssigkeit sowie einem Telefonhörer für den Abgleich auf Ton - Minimum dar.
Beschreibung, Details und Techn. Daten stammen aus einem Katalog der Fa. Hartmann & Braun von 1894 und vom Gerät selbst.
Im Bild 1 ist die Messbrücke vor der Restauration im Detail.
Im Bild 2 ist die Messbrücke vor der Restauration mit Sicht auf den Rollenabnehmer und Marmorwalze.
Im Bild 3 ist die Messbrücke vor der Restauration mit Sicht auf die Stöpsel zum Schalten der Widerstandskette und Marmorwalze.
Im Bild 4 ist die Messbrücke vor der Restauration mit Sicht auf den mittelabgriff des Walzen - Messdrahtes und Marmorwalze.
Im Bild 5 ist die Messbrücke vor der Restauration mit Sicht auf die Vergleichswiderstände nach Chaparol induktionsfrei
hergestellt.
Im Bild 6 ist die Messbrücke vor der Restauration in teilzerlegtem Zustand.
![Zum Vergrößern anklicken - Bild 7](https://image.jimcdn.com/app/cms/image/transf/dimension=468x1024:format=png/path/s69fe05db4460e9aa/image/idadb30d7ac2cc6a3/version/1673804927/image.png)
Im Bild Nr. 7 sind die Einzelteile vom kompletten Gerät zu sehen, bevor sie mit Glaskugeln sandgestrahlt wurden.
Das Zerlegen und wieder Zusammenbauen nahm eine Zeit von ca. 8 Std. in Anspruch, ohne das etwas irreparabel zerbrach.
Hartmann & Braun Frankfurt a/M Bild 603-2
Herstellungsjahr: vor dem 19.03.1889 gefertigt.
Bezeichnung: Walzen Messbrücke nach Kohlrausch. Skalen – Nummer 525.
Beschreibung: Wheatstone – Kirchhoff – Brücke in Form einer Rolle nach Kohlrausch.
Beschreibung, Details und Techn. Daten stammen aus einem Katalog der Fa. Hartmann & Braun von 1894 und vom Gerät selbst.

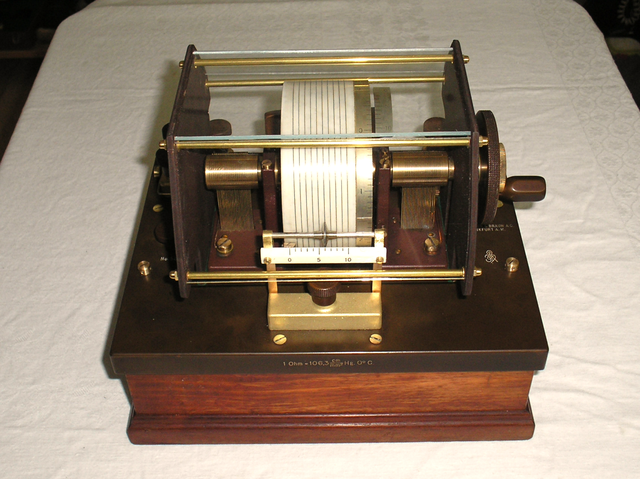

Im Bild 8 ist die Messbrücke nach der Restauration mit Sicht auf die Messbrücke mit nachgefertigter Haube aus
Glas.
Im Bild 9 ist die Messbrücke nach der Restauration mit Sicht auf die Messbrücke mit nachgefertigter Haube aus Glas.
Im Bild 10 ist die Messbrücke nach der Restauration mit Sicht auf die Messbrücke ohne Haube.
Im Bild 11 ist die Messbrücke nach der Restauration mit Sicht auf die Messbrücke ohne Haube.
Im Bild 12 ist die Messbrücke nach der Restauration mit Sicht auf die Messbrücke
ohne Haube.
Im Bild 13 ist die Messbrücke nach der Restauration mit Sicht auf die Messbrücke
ohne Haube.
![Zum Vergrößer anklicken - Bild 14](https://image.jimcdn.com/app/cms/image/transf/dimension=467x1024:format=png/path/s69fe05db4460e9aa/image/i59286c17278e3319/version/1673976252/image.png)
Im Bild 14 ist die Nachgefertigte Haube aus Glas nach Bildvorlage Nr. 603-2 im fertigestellten
Zustand.
Hartmann & Braun Frankfurt a/M Bild 603-3
Herstellungsjahr: vor dem 19.03.1889 gefertigt.
Bezeichnung: Walzen Messbrücke nach Kohlrausch. Skalen – Nummer 525.
Beschreibung: Wheatstone – Kirchhoff – Brücke in Form einer Rolle nach Kohlrausch.
Beschreibung, Details und Techn. Daten stammen aus einem Katalog der Fa. Hartmann & Braun von 1894 und vom Gerät selbst.
Der Passende Induktor zur Erzeugung der nötigen Wechselspannung für die Walzen Messbrücke ist gefunden und stammt aus der gleichen Fertigungszeit.
Hartmann & Braun Frankfurt a/M Bild 609
Herstellungsjahr: ca. 1889
Bezeichnung: Induktor – Summer DC / AC – 4,5 Volt DC – 50 Volt AC- Spannung.
Beschreibung: Funkeninduktor: Ist ein Gerät zur Umwandlung von Gleichstrom in
Wechselstrom hoher Spannung. Ein Funkeninduktor besteht aus einer Spule mit Kern, Primär und Sekundär und einem Unterbrecher dem sogen. Wagnerscher Hammer. Durch die Wirkung des Unterbrechers werden bei angelegter Gleich Spannung Wechselstromimpulse auf die Primärspule gegeben. In der Sekundärspule werden durch elektromagnetische Induktion Wechselspannungsstöße hoher Intensität erzeugen. Diese Wechselspannungsgröße diente als Messspannung.

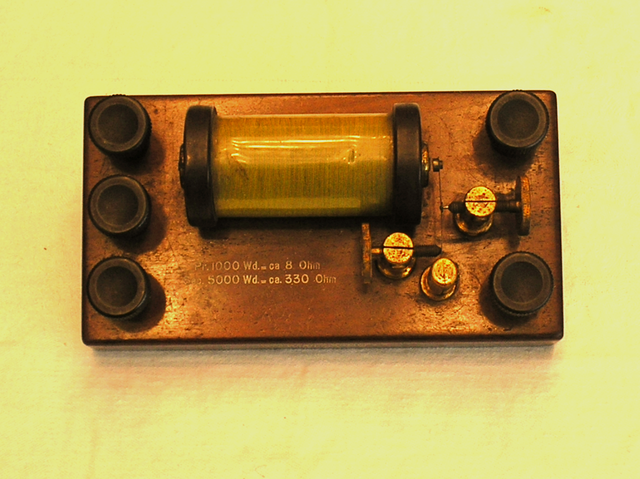

Der gezeigte Induktor mit einer Spule im Primär - Kreis und Unterbrecher Kontakt, sowie zwei Spulen mit 1000 und 5 000 Windungen im Sekundär - Kreis erzeug bei einer DC - Spannung von 1,5 Volt bis 10,0 Volt im Primär Kreis auf der Sekundär - Seite eine AC - Spannung von 10,0 Volt bis 50 Volt 800 Hz. bis ca. 1 kHz.
Den Induktor habe ich mit einer Belastung von 3 Watt getestet und die Glühleuchte hat 100 % Hell geleuchtet. Die Stromaufnahme auf der Primär Seite betrug etwa 15 m Ampere.
Der Induktor hat die Serien Nummer 325 und ist laut Skalenliste vor dem 19.03.1889 bei Hartmann & Braun gefertigt worden.
Beschreibung und Technische Daten stammen vom Gerät selbst und Wikipedia.
