Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.

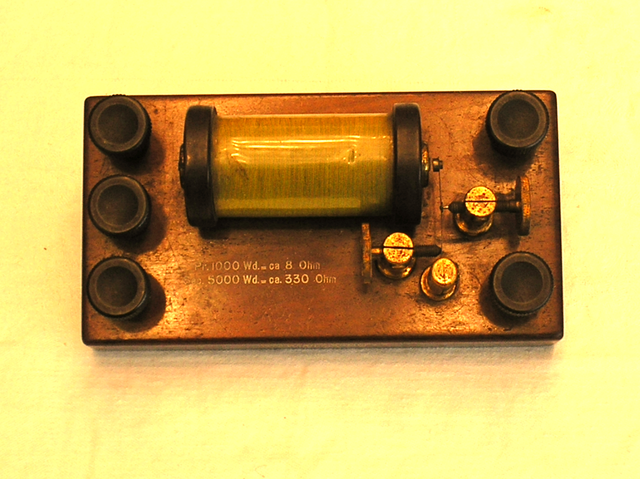

Hartmann & Braun Frankfurt a/M Bild 609
Herstellungsjahr: ca. 1889
Bezeichnung: Induktor – Summer DC / AC – 4,5 Volt DC – 50 Volt AC- Spannung.
Beschreibung: Funkeninduktor: Ist ein Gerät zur Umwandlung von Gleichstrom in
Wechselstrom hoher Spannung. Ein Funkeninduktor besteht aus einer Spule mit Kern, Primär und Sekundär und einem Unterbrecher dem sogen. Wagnerscher Hammer. Durch die Wirkung des Unterbrechers werden bei angelegter Gleich Spannung Wechselstromimpulse auf die Primärspule gegeben. In der Sekundärspule werden durch elektromagnetische Induktion Wechselspannungsstöße hoher Intensität erzeugen. Diese Wechselspannungsgröße diente als Messspannung.
Der gezeigte Induktor mit einer Spule im Primär - Kreis und Unterbrecher Kontakt, sowie zwei Spulen mit 1000 und 5 000 Windungen im Sekundär - Kreis erzeug bei einer DC - Spannung von 1,5 Volt bis 10,0 Volt im Primär Kreis auf der Sekundär - Seite eine AC - Spannung von 10,0 Volt bis 50 Volt 800 Hz. bis ca. 1 kHz.
Den Induktor habe ich mit einer Belastung von 3 Watt getestet und die Glühleuchte hat 100 % Hell geleuchtet. Die Stromaufnahme auf der Primär Seite betrug etwa 15 m Ampere.
Der Induktor hat die Serien Nummer 325 und ist laut Skalenliste vor dem 19.03.1889 bei Hartmann & Braun gefertigt worden.
Beschreibung und Technische Daten stammen vom Gerät selbst und Wikipedia.
