Messgerät - Elektrotechnik


Hartmann & Braun - Frankfurt a/M.

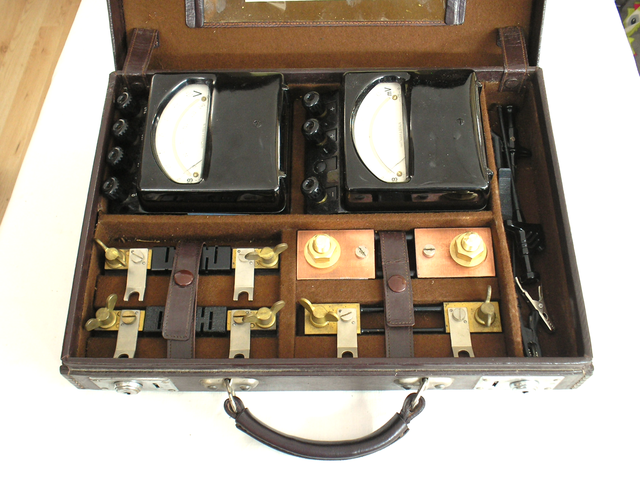

U - Boot Messkoffer Modell F 1 - Hartmann & Braun - Frankfurt a/M. - Fertigungsjahr 1942
Zum Vergrößern anklicken - Bild 610

Hartmann & Braun Frankfurt a/M                        Bild 610



Herstellungsjahr        1942



Bezeichnung                U - Boot Messkoffer Gleichstrom Typ. F 1



Beschreibung              Diese kombinierten Geräte dienen zur Vornahme von Messungen und Prüfungen an den E – Anlagen eines U – Bootes.



Es kann damit gemessen b.z.w. geprüft werden:



Ausstattung:

Drehspulspannungsmesser Typ. Htikv



Messbereich:  0 – 60     Volt DC

                             0 – 120   Volt DC

                             0 – 240   Volt DC



1 paar Messleitungen 0,75 qmm länge und 1,5 qmm Querschnitt, zwei Krokodilklemmen und Messspitzen.

Zur Vervollständigung der Messeinrichtung wurden separat noch eine Schleifendraht Messbrücke pontavi – Wheatstone in Tragetasche sowie ein Drehspulwiderstandsmessgerät Monavi 01 mit Kabel und Tragetasche zum Umhängen geliefert.



Drehspul Millivolt – Amperemeter Typ. Htik

Messbereich:                  20 mAmp. / 60 m Volt DC



Je ein Shunt – Widerstand mit einem Spannungsabfall von 60 m Volt für die Messbereiche:



          0 – 3,0         Ampere DC

          0 – 12,0       Ampere DC

          0 – 60,0      Ampere DC

          0 – 300,0   Ampere DC



          Messgenauigkeit der Geräte beträgt 0,5 %

          Die Prüfspannung beträgt 3 000 Volt



Beschreibung und Details aus der Original Beschreibung von 1942


Zum Vergrößern anklicken - Bild 1
Zum Vergrößern anklicken - Bild 1
Zum Vergrößern anklicken - Bild 2
Zum Vergrößern anklicken - Bild 2
Zum Vergrößern anklicken - Bild 3
Zum Vergrößern anklicken - Bild 3


Im Bild 1 ist die Innenseite des Deckel mit der Original Bedienungsanleitung zu sehen.

Im Bild 2 sind die beiden Messgeräte Modell Htikv und Htik zu sehen.



Im Bild 3 sind die vier Nebenwiderstände für die Strommessungen bis 300,0 Ampere u sehen.



Zum Vergrößern anklicken - Bild 4
Zum Vergrößern anklicken - Bild 4
Zum Vergrößern anklicken - Bild 5
Zum Vergrößern anklicken - Bild 5


Im Bild 4 sind die beiden Anschlusskabel zu sehen.

Das obere für die Messung von Gleichspannungen.

Das untere Kabel diene zum Anschluss des Nebenwiderstandes von 300,0 Ampere..

Alle andere Nebenwiderstände wurden direkt an das jeweilige Messgerät angeschlossen mittels Klemmbügel.

Im Bild 5 ist der Lederkoffer im geschlossenen Zustand zu sehen.
