Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 635
Herstellungsjahr 1977
Bezeichnung Multimeter Modell Multavitron 1 mit Fet. Verstärker.
Beschreibung Das Multimeter Multavitron 1 ist mit einem Verstärker ausgerüstet.
Der Einsatz eines Verstärkers bietet folgende Vorteile:
Gleiche Skaleneinteilung für Gleich und Wechselstrom. Annähernd konstanter Spannungsabfall bei den Strombereichen, kleiner Innenwiderstand auch bei den Wechselstrommessbereichen.
Der Verstärker ist ein Handelsüblicher IC, dessen Leerlaufverstärkung von 97 db auf einen Verstärkunksfaktor von 2 gegengekoppelt ist, wodurch eine gute Stabilität erzielt wird.
Überlastungsschutz:
Das Multavitron 1 wird in zwei Ausführungen geliefert, mit Schutzschalter oder ohne Schutzschalter. Beide Ausführungen sind mit einer Schmelzsicherung ausgestattet.
Verstärker – Versorgung:
Für die Versorgung des Verstärkers, des Messwerkes und des elektronisch angesteuerten Schutzschalters werden vier 1,5 Volt Mingonzellen verwendet. Der Verbrauch richtet sich in erster Linie nach der Messhäufigkeit, da der Ruhestrom des Verstärkers mit ca. 30 µA sehr gering gehalten wird.
Spannungsquelle für Widerstandsmessung:
Eine zusätzliche 1,5 Volt Mignonzelle dient als Spannungsquelle zur Widerstandsmessung. Der entnommene Messstrom kann je nach Messbereich bis zu 30 mA betragen.
Batteriekontrolle:
Am Gerät darf keine Messgröße angelegt sein.Stromartenschalter auf Batterieprüfung stellen. In dieser Stellung wird die Batterie direkt über entsprechende Vorwiderstände an das Messinstrument angelegt. Der Zeiger muß sich dann inerhalb der auf der Skala angebrachten Batteriemarke einstellen.
Beschreibung und Details aus Original Bedienungsanleitung von 1977 entnommen.
Hartmann & Braun Frankfurt a/M Bild 635-1
Herstellungsjahr 1977

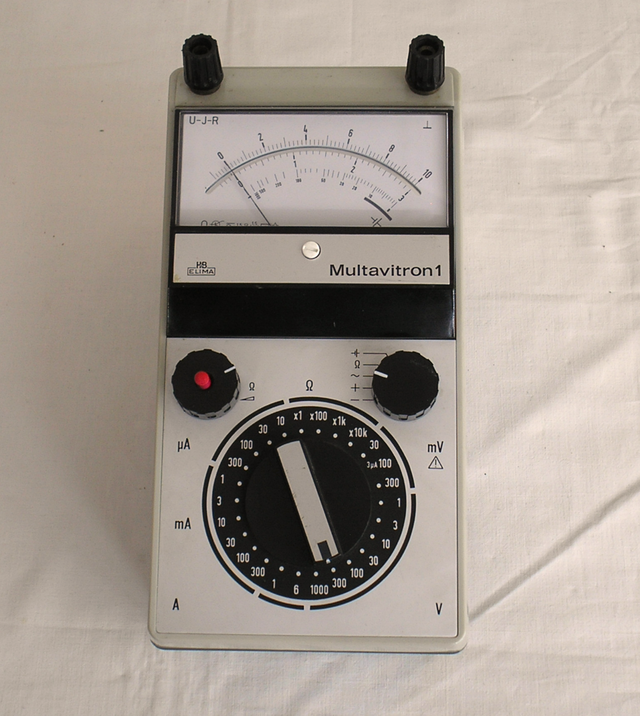

Bezeichnung Multimeter Modell Multavitron 1 mit
Fet. Verstärker.
Im Bild 1 ist die Geräte Rückseite mit einer Kurzanleitung und Techn. Daten.
Gerät musste einer kleinen reparatur unterzogen werden.
Der Schalttransistor Typ. BC 177A für den Schutzschalter ist durch das Auslaufen der Batterien völlig zerstört worden.
