Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 645
Herstellungsjahr: 1954
Bezeichnung: Labor Multimeter für DC – mA / mV Klasse ,02 %
Beschreibung. Dieses Gleichstrom – Präzisions – Instrument von Hartmann & Braun war für den Gebrauch im Laboratorium bestimmt. Es sind deshalb vier verschiedene Messbereiche im Instrument selbst untergebracht, so dass die meisten im Laboratorium vorkommenden Gleichströme ohne Zubehörteile ausgeführt werden konnten.
Messbereiche Strom: 3,0 m Amp.
15,0 m Amp.
Messbereiche Spannung:
60 m Volt.
150 m Volt.
Messwerk: Drehspulmesswerk Edelsteingelagert.
Betriebslage: waagerecht.
Prüfspannung: 2 000 Volt
Messgenauigkeit: 0,2 % + - 0,1 %
Die Umschaltung der insgesamt 4 Messbereiche erfolgt durch Einstecken in die jeweils vorgesehene Buchse.
Die Skala weist eine sehr gleichmäßige Teilung auf. Der eigenartige Fadenzeiger mit Beleuchtungsschirmchen ermöglicht in Verbindung mit dem Spiegelbogen genaueste Ablesung, ohne das Auge zu ermüden und vermeidet Parallaxefehler. Die Einssllung des Zeigers ist rasch und gut gedämpft. Die Anzeige des Instrumentes sind vollkommen unabhängig von der Temperatur.
Textauszüge aus Katalog von 1926 Fa. Hartmann & Braun sowie selbst erstellt.

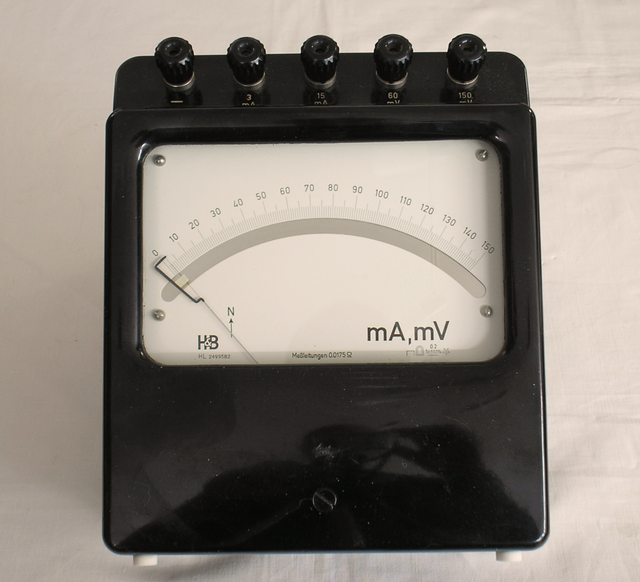

Im Bild 1 gezeigt, die vier einzelnen Buchsen für die jeweiligen Messbereiche.
Eine Minus Buchse gemeinsam für alle vier Messbereiche.
Im Bild 2 gezeigt, die gleichmäßige Skalenteilung.
Das Gerät ist liegend geeicht und muss vor jeder Messung Genordet werden. Der Pfeil in der Skala nach „ Norden „ ausrichten. Die Messgenauigkeit ist 0,2 % - Tol. ± 0,1 %.
Die Prüfspannung ist 2 000 Volt.
Ein weiterer Vorteil, den diese und andere Instrumente derselben Hersteller, ist die Ausrüstung mit einem Fadenzeiger mit transparentem Beleuchtungsschirmchen. Der Faden und sein Spiegelbild heben sich scharf und schwarz von dem einen hellen Hintergrund dargestellten Spiegelbild des zarten Beleuchtungsschirmchens ab und erwirken so eine scharfe nicht für das Auge ermüdende Ablesung und vermeidet Parallaxefehler.
