Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.

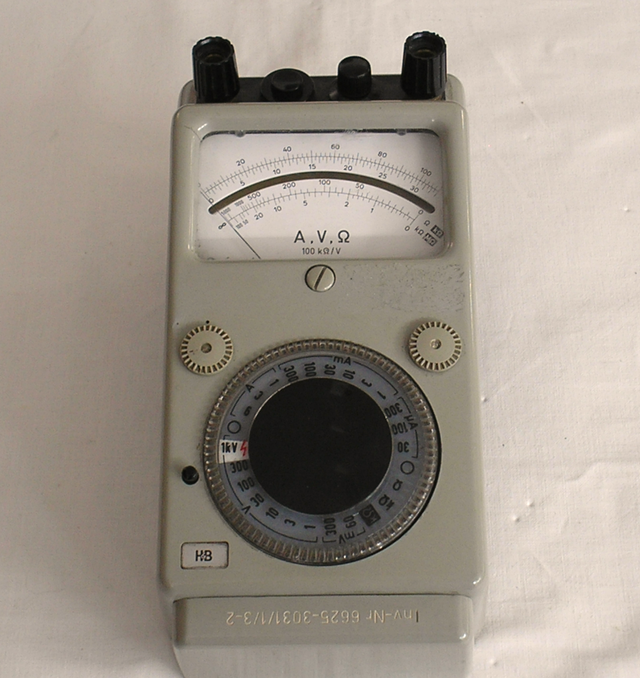

Hartmann & Braun Frankfurt a/M Bild 654
Herstellungsjahr: ca. 1972
Bezeichnung: Hochohm – Multimeter A / V / Ohm mit 100 k Ohm / Volt.
Beschreibung: Ein hochohmiges Multimeter für Gleichstrom und Widerstand.
Wer nun der Hersteller genau ist, kann man nicht sagen.
Das Gerät im Bild ist mir dem Logo der Fa. Hartmann & Braun Frankfurt gekennzeichnet. Eine Modell oder Typ. Angabe fehlt.
Gleiche Geräte werden auch mit dem Logo der Fa. A E G versehen.
Die ganze Aufmachung und der Messbereichsschalter lassen die Aussage zu, dass hier einen Anteil von über 90 % der Fa. AEG zugeschrieben werden kann.
Beschreibung und Details sind vom Gerät selbst entnommen.
Dazu wurde das Batteriefach nochmals überarbeitet und mit zwei separaten Buchsen 4 mm zusätzlich eingebaut. Somit kann das Batteriefach verschlossen werden und alle Messungen Gefahrlos durchgeführt werden.

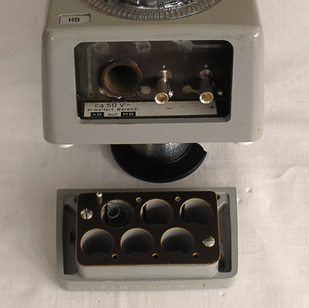

Wie im Bild 1 deutlich zu sehen ist, wurde das Batteriefach Modernisiert. Die verwendeten Batterien mit 5 x 10,5 Volt sind nicht mehr Handelsüblich. Daher wurden zwei Hülsen eingebaut und mittels Bananenstecker 4 mm die Stromversorgung von ca. 50 Volt DC für die Messungen der Widerstände im Bereich k Ohm und M Ohm zugeführt. Dabei konnte das Batteriefach mit der Batterie LR 6 , die zur Messung des kleinen Widerstandsbereich Ω / k Ω nicht verwendet werden.
Beschreibung und Details sind vom Gerät selbst entnommen.
a. Gleichspannung: 60 mV, 300 mV, 1 V, 3 V, 10 V, 30 V, 100 V, 300 V, 1 kV
b. Gleichstrom: 30 µA, 100 µA, 300 µA, 1 mA, 3 mA, 10 mA, 30 mA, 100 mA, 300 mA, 1 A, 3 A, 6 Amp.
c. Widerstand: mit eingebauter Batterie LR 6 mit 1,5 Volt.
Messbereich „ Ω „ = 0 bis 5 000 Ω
Messbereich „ k Ω = 0 bis 100 k Ω
d. Widerstand: mit Externer Messspannung von 50 Volt DC
Messbereich „ kΩ = 0 bis 5 MΩ
Messbereich „ MΩ = 0 bis 100 MΩ
