Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 657
Herstellungsjahr:
1954

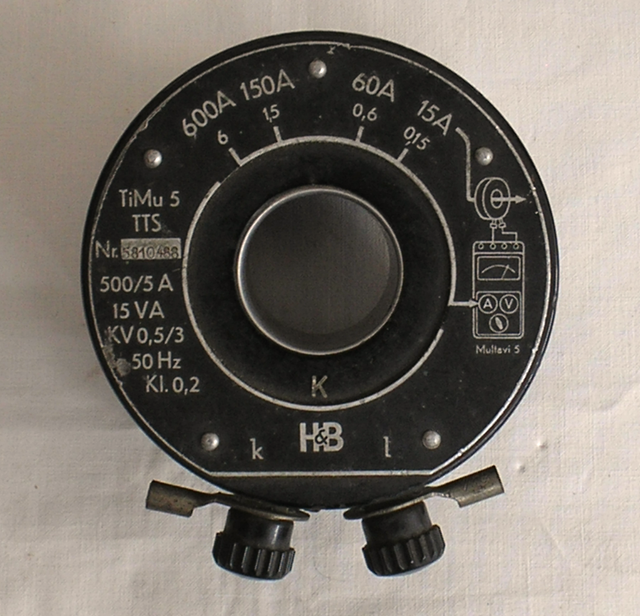

Bezeichnung: Durchsteck - Stromwandler Ti Mu
5
Beschreibung: Durchsteck - Stromwandler Ti Mu 5 zur Erweiterung der
Wechselstrom - Messbereiche des Multavi 5 bis auf 600 Ampere.
Der speziell für das Multavi 5 entwickelte kleine Stromwandler Ti Mu 5 ermöglicht eine Erweiterung der Wechselstrom - Messbereiche des Multavi 5 auf 15 - 60 - 150 - 600 Ampere lediglich durch entsprechendes Einstellen des Strombereichwählers
15 Amp. Messbereich 0,15 Amp.
60 Amp. Messbereich 0,6 Amp.
150 Amp. Messbereich 1,5 Amp.
600 Amp. Messbereich 6 Amp.
Anschluss:
Die beiden Klemmen des Ti Mu 5 werden mit der plus + und der A Klemme des Multavi 5 verbunden. Das einadrige Kabel, durch das der zu Messende Strom fließt, ist durch das Loch des Wandlers durchzustecken. Siehe Bild 2.
Bei dieser einen Primärwindung ist der gleichzeitige Anschluss weiterer Instrumente z.B. Wattmeters nur bei dem Messbereich 600 Ampere möglich.
Der Wandler Ti Mu 5 hat bei 1 Primärwindung ein Übersetzungsverhältnis von 500 / 5 Amp.
Die Sekundärleistung beträgt in diesem Fall 15 VA, und die Genauigkeit entspricht der Klasse 0,2 .
In diesen Fällen können außer dem Multavi 5 noch weitere Instrumente wie Leistungsmesser, Leistungsfaktormesser, Zähler und dgl. angeschlossen werden, sofern der Gesamtverbrauch 15 VA nicht
übersteigt.
Auszug von Beschreibung Fa. Hartmann & Braun Frankfurt von 1961.
