Herstellungsjahr: 1960

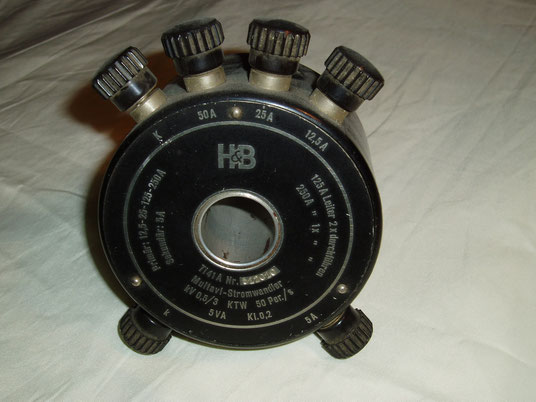

Bezeichnung: Stromwandler Typ. TI 41 A für Multavi – Messgerät.
Beschreibung: Multavi – Stromwandler.
Strommessungen von 0 bis 50 Ampere wurden an den vier oberen Schraubklemmen gemessen. Zum Anzeigen des Stromes wurde an den unteren Klemmen ein Multavi Messgerät mit einem Messbereich von 5,0 Ampere Wechselstrom angeschlossen.
Bei Ströme von über 50 Ampere wurde das entsprechende Kabel durch das Loch in der Mitte hin durchgesteckt. Bei einmaligem hindurch stecken konnte ein Strom bis 250,0 Ampere gemessen werden, bei zweimaligen hindurch stecken des Kabels konnte ein Strom in höhe von 125,0 Ampere gemessen werden.
Auszug aus Techn. Beschreibung Fa. H&B.
Im Bild 1 der Messwandler mit 50,0 Ampere Belastungswiderstand und analogem Ampere - Meter im Messbereich 5,0 Amp.
Im Bild 2 der Messwandler mit 250,0 Ampere Belastungswiderstand und analogem Ampere - Meter im Messbereich 5,0 Amp.
Hartmann & Braun Frankfurt a/M Bild 78-1
Herstellungsjahr: 1947
Bezeichnung: Stromwandler Typ. TI 41 für Multavi II – Messgerät.
Techn. Beschreibung und Details aus Original Unterlagen Fa. H & B von 1947
Techn. Beschreibung und Details aus Original Unterlagen Fa. H & B von 1947
Der Wandler hat die sechs Uebersetzungsverhältnisse 12,5 - 25 - 50 - 125 - 250 und 350 / 5 Ampere und gehört mit seiner Sekundärleistung von 5 V A bei 50 Hz. der Klasse 0,2 an. Die Prüfspannung beträgt 3000 Volt, er kann also für Betriebsspannungen bis 750 Volt verwendet werden.
Die Primärwicklung für 12,5 - 25 - 50 Ampere sind in den Wandler fest eingebaut. Der Anschluss bei diesen Stromstärken erfolgt an den entsprechendd bezeichneten Klemmen ( siehe Bild 3 bis 5 ).
Für die höheren Stromstärken wird die Primärwicklung mit einem Kabel oder einer Kupferschiene entsprechenden Querschnitts hergestellt, die durch die Öffnung des Wandlers hindurchgesteckt werden. Für den Messbereich 125 / 5 Ampere wird das Kabel zweimal durchgesteckt ( siehe Bild 6 ). Für die Messbereiche 250 / 5 und 350 / 5 Ampere wird das Kabel oder Kupferschiene einmal durchgeführt ( siehe Bild 7 und 8 ).
Bei allen Messbereichen bis 250 Ampere erfolgt der sekundäre Anschluß des Strommessers an die Klemme k und 5 Ampere; nur bei dem Messbereich 350 / 5 Ampere werden die sämtlichen eingebauten Windungen durch eine äußere Verbindung der Klemmen K und 5 Ampere mit einem für 6 Ampere bemessenen Kupferdraht in Reihe geschaltet und die Anschlußklemmen k und 12,5 Ampere mit dem Strommesser verbunden ( siehe Bild 8 ).
Der Wandler entspricht bei einer Bürde von 0,2 Ohm ( = 5 VA ) und 50 Hz. den Genauigkeitsbedingungen der Klasse 0,2.
Bei Messungen mit der gleichen Bürde und 25 Hz. hält der Wandler von 10 bis 40 % Nennstrom noch die
Fehlergrenzen der Klasse 0,5 und bei Messungen mit 16 2/3 Hz. die Fehlergrenzen der Klasse 1 ein.
Bei 100 Hz. läßt der Wandler eine Bürde von 0,4 Ohm ( = 10 VA ) in den Grenzen der Klasse 0,5 zu.
Wird das Multavi II an den Wandler angeschlossen, dann sind die Ablesungen am Gerät zu multiplizieren bei Übersetzungsverhältnis: 12,5 - 25 - 50 - 125 - 250 - 350 / 5 Ampere
mit der Konstante: 0,5 - 1 - 2 - 5 - 10 - 14.
Techn. Beschreibung und Details aus Original Unterlagen Fa. H & B von 1947
