Messgerät - Elektrotechnik
I C E Milano - Italien

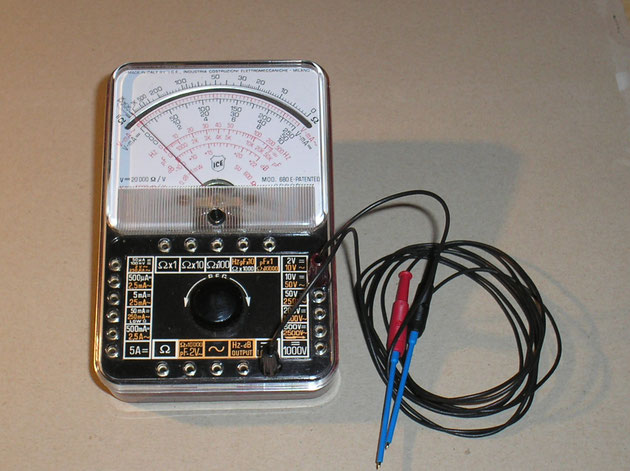

Fa. I C E – Milano – Italien. Bild 401
Herstellungsjahr: 1966
Bezeichnung: Universal Vielfachmessinstrument Supertester 680 E.
Beschreibung: Das ICE Modell 680 E ist das Ergebnis der langjährigen
Fertigungspraxis, zahlloser Versuche und vieler Anregungen
aus dem Kreis der ICE Kunden, kombiniert mit den modernsten
Entwicklungsergebnissen der Messtechnik und der elektronischen
Schaltungstechnik.
Bei der Festlegung der Eigenschaften wurden alle bewährten Vorzüge der erfolgreichen Vorläufermodelle übernommen, wie z.B. :
Hohe Eingangsempfindlichkeit ( 20 000 Ω/V bei Gleichspannung, 4000 Ω/V bei Wechselspannung) und daher geringste Belastung der Messpunkte durch das Messgerät.
Messinstrument mit kompensiertem 40 µA – Kernmagnetmesswerk, das die Unempfindlichkeit der Anzeige gegen fremde Magnetfelder sichergestellt. Selbst die Aufstellung des Messinstruments auf Eisen oder Stahlblech hat keinen Einfluss auf die Messgenauigkeit.
Größte Unempfindlichkeit gegen Erschütterung und Temperaturschwankung durch elastische Lagerung der drehspule und Temperaturkompensation.
Eingebauter statischer Überlastung Begrenzer, der die Drehspule und den Messgleichrichter auch vor 1000-fachen Überlastungen des eingestellten Bereichs Schützt, die in der Messpraxis durch Irrtum oder Unaufmerksamkeit vorkommen.
Schalterlose Messbereichswahl, daher Entfall von Kontakt Unsicherheiten und einfache Wartung.
Messbereiche:
Gleichspannung : 100 mV bis 1000 Volt
Wechselspannung: 2 V bis 2500 Volt eff.
Gleichstrom: 50 µA bis 5 Ampere
Wechselstrom: 250 µA bi 2,5 Ampere
Widerstand: 0,1 bis 30 Ω / Ω x 1, x 10, x 100, x 1000, x 10 000
Frequenz: 500 bis / 5000 Hz.
Auszug aus der Betriebsanleitung von 1966.
