Messgerät - Elektrotechnik
ICE - Milano - Italien
An dem Prüfkabel ( schwarzes Kabel ) für die Masseverbindung lässt sich die Prüfspitze abschrauben. Zum Vorschein kommt ein Stift mit 4 mm Stärke zum Anschluss einer Klemme für eine sichere Verbindung zum Massepotential des zu Messenden Gerätes.

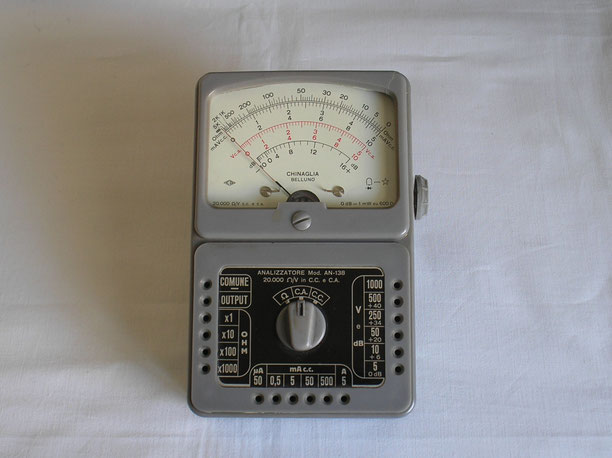

Fa. I C E – Milano – Italien. Bild 404
Herstellungsjahr: ca. 1960
Bezeichnung: Multimeter Gleichstrom Mod. AN 138.
Beschreibung: Das ICE Modell AN 138 ist das Ergebnis der langjährigen
Fertigungspraxis, zahlloser Versuche und vieler Anregungen aus
dem Kreis der ICE Kunden, kombiniert mit den modernsten Entwicklungsergebnissen der Messtechnik und der elektronischen
Schaltungstechnik.
Bei der Festlegung der Eigenschaften wurden alle bewährten Vorzüge der erfolgreichen Vorläufermodelle übernommen, wie z.B. :
Hohe Eingangsempfindlichkeit 20 000 Ω/V und daher geringste Belastung der Messpunkte durch das Messgerät.
Selbst die Aufstellung des Messinstruments auf Eisen oder Stahlblech hat keinen Einfluss
auf die Messgenauigkeit.
Umschalter zur Wahl von Strom und Spannung sowie für Widerstandsmessungen auf der Vorderseite und einen Nullpunkt Regler an der rechten Seite.
Schalterlose Messbereichswahl, daher Entfall von Kontakt Unsicherheiten und einfache Wartung.
Techn. Daten und Details sind vom Gerät selbst erstellt.
Fa. I C E – Milano – Italien. Bild 404
Herstellungsjahr: ca. 1960
Bezeichnung: Multimeter Gleichstrom Mod. AN 138.
Messbereiche:
Gleichspannung = 5, 10 , 50, 250, 500, 1000 Volt bei 20 000 Ω / Volt Ri.
Gleichstrom = 50 µA, 0,5, 5, 50, 500 mA, 5,0 Ampere.
Widerstand = Rx = x 1, x 10, x 100, x 1000 Ohm.
Techn. Daten und Details sind vom Gerät selbst
erstellt.Techn.
