Messgerät - Elektrotechnik
Fa. I C E Milano - Italien
Fa. I C E – Milano – Italien. Bild 405
Herstellungsjahr: ca. 1960

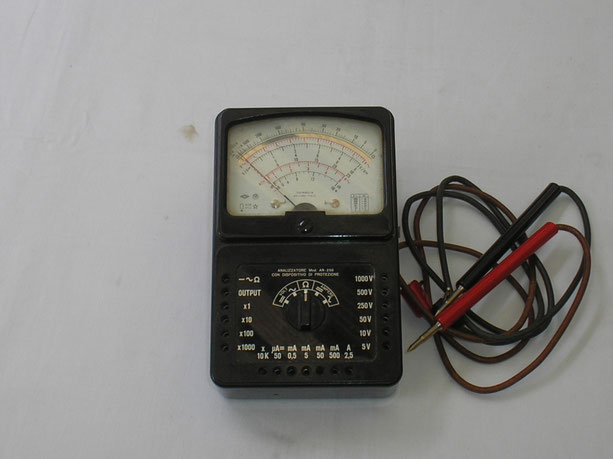

Bezeichnung: Multimeter Universal Modell AN 250 für ~ / ± und Widerstand.
Beschreibung: Das ICE Modell AN 250 ist das Ergebnis der langjährigen
Fertigungspraxis, zahlloser Versuche und vieler Anregungen aus
dem Kreis der ICE Kunden, kombiniert mit den modernsten
Entwicklungsergebnissen der Messtechnik und der elektronischen
Schaltungstechnik.
Bei der Festlegung der Eigenschaften wurden alle bewährten Vorzüge der erfolgreichen Vorläufermodelle übernommen, wie z.B. :
Hohe Eingangsempfindlichkeit 20 000 Ω/V ~ / ± und daher geringste Belastung der Messpunkte durch das Messgerät.
Selbst die Aufstellung des Messinstruments auf Eisen oder Stahlblech hat keinen Einfluss
auf die Messgenauigkeit.
Umschalter zur Wahl von Strom und Spannung sowie für Widerstandsmessungen auf der Vorderseite und einen Nullpunkt Regler an der rechten Seite. Schalterlosen Messbereichswahl, daher Entfall von kontakt Unsicherheiten und einfache Wartung.
Die beiden Messkabel ( rot und schwarz ) sind im Originalzustand.
Die Messspitze ist im vorderen Bereich spitz und nach hinten auf 4 mm verdickt zum Stecken für 4 mm Buchsen. An der Geräteseite befinden sich abgewinkelte 2 mm Stecker, die nur für das Modell AN 250 geeignet sind.
Eine Bereitschaftstasche aus schwarzem Leder ist ebenfalls vorhanden und in sehr gutem Zustand.
Messbereiche:
Gleichspannung = 5, 10 , 50, 250, 500, 1000 Volt bei 20 000 Ω / Volt Ri.
Gleichstrom = 50 µA, 0,5, 5, 50, 500 mA, 2,5 Ampere.
Widerstand = Rx = x 1, x 10, x 100, x 1000, 10 000 Ohm.
Wechselspannung= 5, 10 , 50, 250, 500, 1000 Volt bei 20 000 Ω / Volt Ri.
Wechselstrom= 50 µA, 0,5, 5, 50, 500 mA, 2,5 Ampere.

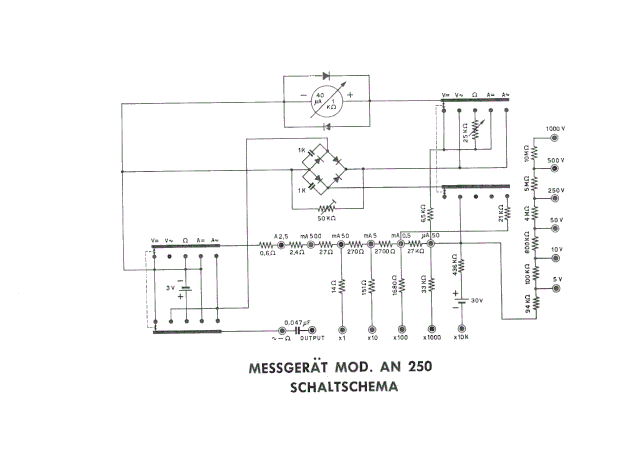

Techn. Daten und Schaltplan aus Originalbeschreibung von 1960.
