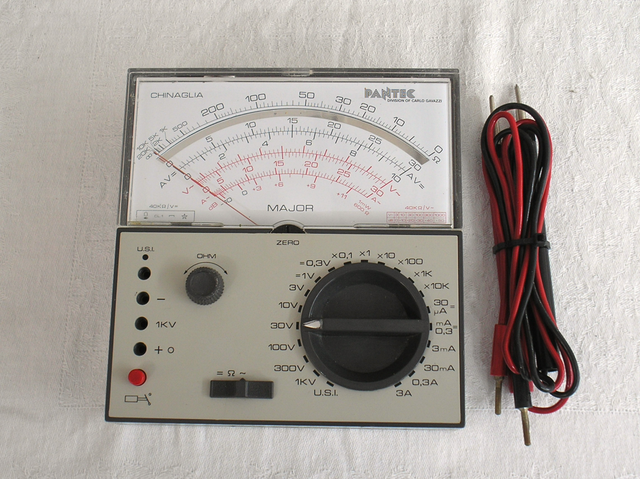

Fa. I C E – Milano – Italien. Bild 559
Herstellungsjahr: ca. 1978
Bezeichnung: Multimeter Typ. Pantec – Major.
Beschreibung: Ein Handliches kleines Multimeter für Unterwegs und für den Servic –
Techniker.
Elektromechanischer Überlastschutz:
Der Überlastschutz schützt das Instrument vor falscher Handhabung.
Bei 8 – facher Überlastung des gewählten Normalwertes wird das Sicherheitsrelais durch einen elektronischen Kreis unterbrochen.
Bei hoher Überlastung jedoch, z.b. 220 V ~ in den Bereichen 2K, 20K, 200K, 3 mA, 30 mA
( = mehr als 100 – fache Überlastung ) ist ein 100 % iger Schutz nicht mehr garantiert.
Die Batteriespannung muss mehr als 19,0 Volt betragen damit der Schutz wirkungsvoll ist.
Beschreibung und Techn. Daten aus der Originalbeschreibung von 1978
Schmelzsicherung:
Eine Schmelzsicherung 3 ,0 Amp. Typ. „ F „ ist in der roten Prüfspitze untergebracht. Für den Austausch Vorderteil der Spitze abschrauben.
Fa. I C E – Milano – Italien. Bild 559-1
Herstellungsjahr: ca. 1978
Bezeichnung: Multimeter Typ. Pantec – Major.
Beschreibung: Ein Handliches kleines Multimeter für Unterwegs und für den Servic –
Techniker.

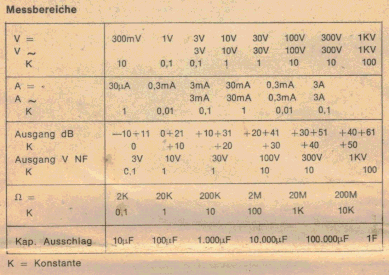

Techn. Daten:
Empfindlichkeit: 40 k Ω / Volt AC und DC
Genauigkeit: ± 2 % bei DC;
± 2,5 % bei AC
± 2 % bei Ω ohne x 0,1 – Bereich
Messwerk: Drehspul Messwerk mit Kernmagnet
Lagerung: Stossfeste Edelstein Lagerung
Batterien: 1 Batterie 22,5 Volt Typ. Berec B 122 oder gleichwertig
2 Batterien 1,5 Volt Typ. IEC – R 6
Beschreibung und Techn. Daten aus der Originalbeschreibung von 1978
Fa. I C E – Milano – Italien. Bild 559-2
Herstellungsjahr: ca. 1978
Bezeichnung: Multimeter Typ. Pantec – Major.
Beschreibung: Ein Handliches kleines Multimeter für Unterwegs und für den Servic –
Techniker.
Im Messgerät ist ein Universal Signalgenerator mit eingebaut:
Grundfrequenz:
1 k Hz und 500 kHz
Harmonische: bis 500 MHz
Ausgangsspannung: 20 Vpp.
Der Signalgeber besteht aus zwei Oszillatoren und wird von einer 1,5 Volt Batterie gespeist. Ausgänge sind die Buchsen „ + „ und die mit „ USI „ bezeichnete Buchse.
Beschreibung und Techn. Daten aus der Originalbeschreibung von 1978
