Messgerät - Elektrotechnik
Fa. Metra - Blansko - Czechslowakia

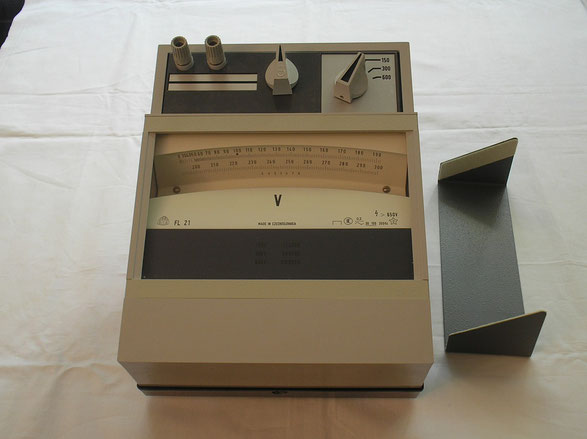

Fa. Metra – Blansko - Czechslowakia Bild 327
Herstellungsjahr: 1989
Bezeichnung : Labor Lichtmarken – Voltmeter von 0 – 600 Volt ~ / ±
Messklasse 0,2 %
Beschreibung: Ein Präzisions – Dreheisen – Labor – Instrument
Typ. FL 21 mit
drei einstellbaren Messbereichen. 0 – 150, 300 und 600 Volt
Wechsel oder Gleichspannung.
Das Präzisionsinstrument ist mit einem abgeschirmten Dreheisenmesswerk ausgestattet. Zwischen zwei festen Spulen, welche das magnetische Feld erzeugen, sind zwei Platten aus hochwertigem magnetischen material drehbar angeordnet. Die ferromagnetischen Platten sind mit einem Spiegel fest verbunden. Die Auslenkung der Platten ist mit dem die Spule durchfließenden Strom proportional.
Ein am beweglichen Organ befestigter Hohlspiegel lenkt die strahlen einer handelsüblichen Glühbirne ( 6,0 Volt 3,0 Watt ) auf die Skala. Die Lichtmarke kann auch bei direkt einfallendem Tageslicht gut beobachtet werden.
Die Glühbirne ist drehbar in allen Richtungen verstellbar einmal für die Schärfe und Helligkeit des Lichtkegels.
Bei extremen Lichtverhältnisse ist eine aufsteckbare Blende als Zubehör vorhanden.
Die Spannbandlagerung des Messwerkes macht eine mechanische Arretierung und eine genaue waagrechte Aufstellung des Instrumentes überflüssig.
Bei Überschreitung des 150 Volt Messbereiches schaltet das Messbereich automatisch während des Messvorganges ohne Unterbrechung auf das nächst höheren Messbereich ( 300 Volt ) um.
Das Messgerät ist bei Wechselspannungen bis zu einer Frequenz von 300 Hz. zu verwenden.
Ein Prüfprotokoll im Original vom 18.08.1989 für die einzelnen Messbereiche liegt vor, sowie ein Garantieschein im Original.
Am unteren Rand des Gerätes befindet sich eine Einstellschraube für die Nullpunkteinstellung des Lichtkegels.
Techn. Daten und Details sind vom Gerät selbst erstellt..
