Messgerät - Elektrotechnik
Fa. Metra - Blansko - Czechslowakia

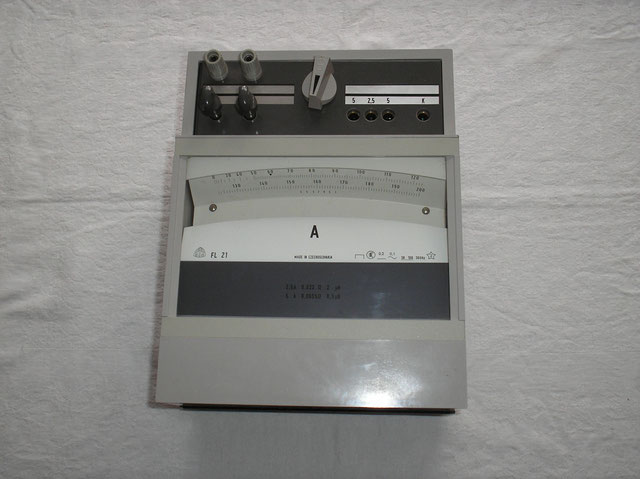

Fa. Metra – Blansko Czechslowakai Bild 493
Herstellungsjahr: 1988
Bezeichnung: Labor Spiegel Galvanometer Strom ( Ampere ) Modell FL - 21
Beschreibung: Ein Präzisions – Dreheisen – Labor – Instrument Typ. FL 21 mit zwei Stöpselbaren Messbereichen. 0 – 2,5 und 5,0 Ampere Wechsel oder Gleichstrom.
Das Präzisionsinstrument ist mit einem abgeschirmten Dreheisenmesswerk ausgestattet.
Zwischen zwei festen Spulen, welche das magnetische Feld erzeugen, sind zwei Platten aus hochwertigem magnetischen material drehbar angeordnet. Die ferromagnetischen Platten sind mit einem Spiegel fest verbunden. Die Auslenkung der Platten ist mit dem die Spule durchfließenden Strom proportional.
Ein am beweglichen Organ befestigter Hohlspiegel lenkt die strahlen einer handelsüblichen Glühbirne ( 6,0 Volt 3,0 Watt ) auf die Skala. Die Lichtmarke kann auch bei direkt einfallendem Tageslicht gut beobachtet werden.
Die Glühbirne ist drehbar in allen Richtungen verstellbar einmal für die Schärfe und Helligkeit des Lichtkegels.
Bei extremen Lichtverhältnissen ist eine aufsteckbare Blende als Zubehör vorhanden.
Die Spannbandlagerung des Messwerkes macht eine mechanische Arretierung und eine genaue waagrechte Aufstellung des Instrumentes überflüssig.
Bei Überschreitung der oberen Skala schaltet das Messwerk automatisch während des Messvorganges ohne Unterbrechung auf die Untere Skala um.
Techn. Daten:
Messwerk:
Dreheisenmesswerk
Messbereich: 2,5 / 5,0 Ampere ~ / =
Betriebslage: waagrecht
Prüfspannung: 2000 Volt
Genauigkeit: ~ 0,1 % über Skala
= 0,2 % über Skala
Lagerung: Spannbandlagerung
Das Messgerät ist bei Wechselstrom bis zu einer Frequenz von 300 Hz zu verwenden.
Am unteren Rand des Gerätes befindet sich eine Einstellschraube für die Nullpunkteinstellung des Lichtkegels.
Techn. Daten vom Gerät selbst erstellt.

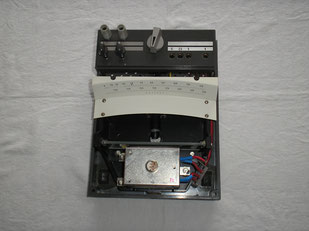

Im Bild 493-1 Einblick in das Geräteinnere mit Blick auf das gekapselte Drehspulen Messwerk mit Spannband Lagerung, Spiegel und zweifacher Skala sowie das Stöpselfeld.
Im Bild 493-2 Einblick in das Geräteinnere mit Blick auf den Verstellbaren Lichtkegel mit Hilfe des Einstellknopfes, der durch Heben und Drehen auf die Skala scharf eingestellt wird.
Techn. Daten vom Gerät selbst erstellt.
