Messgerät Elektrotechnik
Fa. Metra - Blansko - Czechslowakia

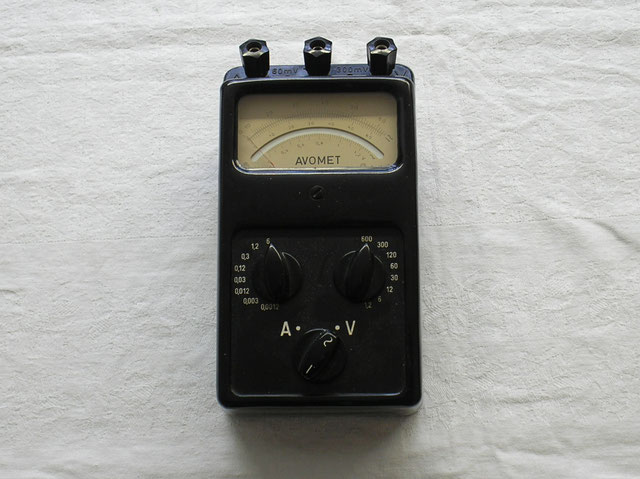

Fa. Metra – Blansko Czechslowakai Bild 503
Herstellungsjahr: ca. 1956
Bezeichnung: Multimeter für Wechsel / Gleichstrom Typ. AVOMET
Beschreibung: Das Multimeter ist aus Bakelit gefertigt und hat ein Drehspul Messwerk
mit Gleichrichter. Das Messwerk ist Spannband gelagert und hat eine
Skala von 70 mm breite.
Die Skala ist Spiegelunterlegt und erlaubt eine Parallaxenfreie Ablesung.
Für den Anschluss der Messleitungen sind drei Steck – Klemmbuchsen für 4 mm Stecker vorhanden. Zwei zusätzliche Buchsen zur Messung von 60 b.z.w 300 mVolt Gleichspannung sind vorhanden.
Für jede Messart ( Strom – A / Spannung – U ) ist ein eigener Bereichsschalter vorhanden. Die Stromarten Umschaltung erfolgt über einen gemeinsamen Umschalter ( A – V ~ / = ).
Techn. Daten und Beschreibung vom Gerät selbst erstellt.
Auf der Geräte Rückseite befindet sich eine kurze Anleitung zur Beschaltung der einzelnen Messarten.
Fa. Metra – Blansko Czechslowakai Bild 503-1
Herstellungsjahr: ca. 1956
Bezeichnung: Multimeter für Wechsel / Gleichstrom Typ. AVOMET
Beschreibung: Das Multimeter ist aus Bakelit gefertigt und hat ein Drehspul Messwerk
mit Gleichrichter. Das Messwerk ist Spannband gelagert und hat eine Skala von 70 mm breite.
Techn. Daten:
Spannung: 30 – 300 mVolt.
Spannung: 1,2 – 6 – 12 – 30 – 120 – 300 – 600 Volt ~ / =
Strom: 1,2 – 3 – 12 – 30 – 120 – 300 mAmpere –
1,2 – 6 Ampere ~ / =
Messwerk: Drehspul Edelstein gelagert und Messgleichrichter
Betriebslage: waagrecht
Prüfspannung: 2 000 Volt
Genauigkeit : ~ 1,0 / = 1,5 % Skalenendwert.
Techn. Daten und Beschreibung vom Gerät selbst erstellt.
