Messgeräte Elektrotechnik
Fa. Metra - Blansko - Czechslowakia

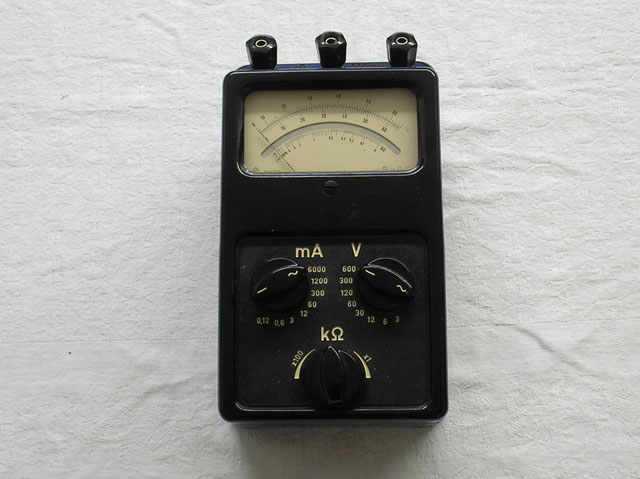

Fa. Metra – Blansko Czechslowakai Bild 510
Herstellungsjahr: 1956
Bezeichnung: Multimeter W / G / Ohm
Beschreibung: Bei diesem Gerät handelt es sich um ein Multimeter für Wechsel und
Gleichstrom sowie Widerstandsmessungen im kOhm Bereich mit
Labor – Qualitäten.
Das Gerät ist aus Bakelit gefertigt und besitzt drei Steck – Klemmbuchsen für den Anschluss der Messkabel im Strom und Spannungsbereich. Eine weitere Buchse ist für die Widerstands Messungen vorgesehen und eine Buchse zur Messung von 300 m V Gleichspannung.
Zwei Umschalter für die Messbereiche Strom und Spannung sind auch gleich als Betriebsarten Schalter gedacht. Durch drehen um 180 ° Schalten die Bereichsschalter
auf „ ~ b.z.w. = ) um.
Ein dritter Schalter dient für die Messbereiche bei Widerstands Messungen. Die Mittelstellung ( kΩ ) ist zugleich die Stellung „ Aus „ um die eingebaute 1,5 Volt Batterie zu entlasten. Die Schalterstellung „ rechts „ schaltet das Messbereich k Ω x 1 ein und zugleich die Einstellung des Messzeigers auf „ Null „ bei kurzgeschlossenen Messklemmen. Die Schalterstellung „ links „ das gleiche, nur das Messbereich kΩ x 100.
Alle drei Schalter sind gegenseitig Mechanisch Verriegelt. Es ist dadurch nur eine Betriebsart möglich. Die Verriegelung wird durch Druck auf den jeweiligen Schalter ausgelöst.
Techn. Daten und Beschreibung vom Gerät selbst erstellt.
Im Bild 510-1 gezeigt, das Gerät mit geöffneter Rückwand und Sicht auf die beiden Bereichsschalter für Strom und Spannung mit Messwerk.
Deutlich zu erkennen, die Spannband Lagerung des Drehspul Messwerkes.
Im oberen Rand die beiden Messwiderstände für die Strommessungen von 1,2 und 6,0 Ampere.
Im Bild 510-2 gezeigt, das Gerät mit der Rückwand mit kuzanleitung für die Beschaltung der Messarten.
Techn. Angaben zum Ri = Innenwiderstand bei Wechsel und Gleichstrom.
Die Aussparung ist für die Messbatterie im Ohmbereich.
Eine Batterie von 1,5 Volt Typ. 1/2 Duplex 2 R 10 - 3 Volt.
Fa. Metra – Blansko Czechslowakai Bild 510-1
Herstellungsjahr: 1956
Bezeichnung: Multimeter W / G / Ohm
Beschreibung: Bei diesem Gerät handelt es sich um ein Multimeter für Wechsel und
Gleichstrom sowie Widerstandsmessungen im kOhm Bereich mit
Labor – Qualitäten.
Techn. Daten:
Messwerk: Drehspule mit Spannband Lagerung und Messgleichrichter.
Betriebslage: waagrecht.
Prüfspannung: 2 000 Volt.
Genauigkeit: 1,5 % bei = / 2,5 % bei ~ Spannung und Strom.
Innenwiderstand: Ri ± 50 kΩ = / ± 16,6 kΩ ~ pro Volt.
Spannung: W / G = 3, 6, 12, 30, 60, 120, 300, 600 Volt ~ / = Spannung.
Strom:
W / G = 0,12, 0,6 mA - 3, 12, 60, 300, m A – 1,2 u. 6,0 Ampere.
Widerstand: k Ω x 1 – 0 bis 30 kΩ.
k Ω x 100 – 0 bis 30 MΩ.
Techn. Daten und Beschreibung vom Gerät selbst erstellt.
