Messgerät - Elektrotechnik


Philip  - Harris Ltd, - Birmingham  - England


Tangent - Galvanometer nach Philip Harris Ltd. - Birmingham - England - Fertigungsjahr ca. 1900 bis 1910......
Zum Vergrößern anklicken - Bild 673

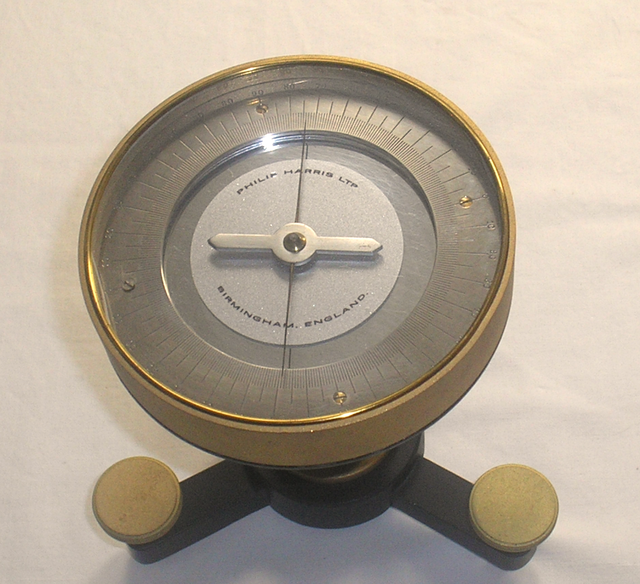

Philip Harris Ltd, Birmingham, England                     Bild 673



Herstellungsjahr:                       ca. 1900 bis 1910 …..



Bezeichnung:                               Tangential - Galvanometer mit Magnetnadel (Kompass).

Beschreibung:                             Die Tangentenbussole besteht aus einem kreisförmig

                                                           gebogenen Kupferstreifen, dessen geradlinig nach abwärts gebogene Enden nach unten mit Klemmschrauben zur Aufnahme der von den Polen der galvanischen Batterie kommenden Drähte versehen sind.



Beschreibung und Details sind aus Katalog Hartmann & Braun um 1890 übernommen.


Zum Vergrößern anklicken - Bild 1
Zum Vergrößern anklicken - Bild 1
Zum Vergrößern anklicken - Bild 2
Zum Vergrößern anklicken - Bild 2

Die im Bild 1 gezeigte Tangential Bussole von Hartmann & Braun ist nicht die gleiche wie im Bild 667 Beschrieben.


Das im Bild 2 gezeigte Bussolen Galvanometer ist ebenso nicht das Original Galvanometer wie in der Beschreibung von der Seite 667.



Philip Harris Ltd, Birmingham, England                      Bild 673-1



Herstellungsjahr:                       ca. 1900 bis 1910 …..



Bezeichnung:                               Tangential - Galvanometer mit Magnetnadel (Kompass).



Im Mittelpunkt des kupfernen Ringes sitzt auf einer Spitze inmitten eines in Grade geteilten Kreises einer Magnetnadel; der Ring kann in seinem Fußgestell so gedreht werden, dass seine Ebene mit der Magnetnadel in ihrer Ruhelage (d.h. mit dem magnetischen Meridian) zusammenfällt.



Sobald nun ein galvanischer Strom durch den Kupferring geht, wird die Nadel aus ihrer Ruhelage so weit abgelenkt, bis das Drehungsbestreben der erdmagnetischen Kraft , welche die Nadel in ihrer Ebene des Ringes zurückführen will, demjenigen des galvanischen Stroms, welcher sie senkrecht zu dieser Ebene zu stellen strebt, das Gleichgewicht hält.



Da die Wirkung des Erdmagnetismus auf ein und dieselbe Magnetnadel als unveränderlich angesehen werden kann, so lässt sich aus den Ablenkungen, Welche verschiedene Ströme hervorbringen, auf die Stärke dieser Ströme schließen, und zwar ergibt sich aus obiger Gleichgewichtsbedingung, dass die Stromstärken sich verhalten wie die „trigometrischen Tangenten „der Ablenkungswinkel.



Eine Tangentenbussole zeigt, an welcher Stelle eines Schließungskreises man sie auch einschalten mag, immer die gleiche Ablenkung und gibt dadurch kund, dass die Stromstärke in einer geschlossenen Leitung überall gleich groß ist.



Meyers Konversationslexikon 4 Auflage, Leipzig 1888 – 1889



Beschreibung und Details sind aus Katalog Hartmann & Braun um 1890 übernommen.


Philip Harris Ltd, Birmingham, England                 Bild 673-2



Herstellungsjahr:                      ca. 1900 bis 1910 …..



Bezeichnung:                              Tangential - Galvanometer mit Magnetnadel (Kompass).


ZUm Vergrößern anklicken - Bild 3
ZUm Vergrößern anklicken - Bild 3
Zum Vergrößern anklicken - Bild 4
Zum Vergrößern anklicken - Bild 4
Zum Vergrößern anklicken - Bild 5
Zum Vergrößern anklicken - Bild 5


In dem Bild 3 ist das Dreibein zur Aufnahme des Galvanometers abgebildet.

Die Bilder 4 und 5 zeigen das Galvanometer in verschiedenen Ansichten.



Das Galvanometer besitzt drei einstellbare spitze Metallfüße, um das Gerät in der horizontalen Ebene genau zu Justieren. Als Hilfe dient eine kleine Wasser  Libelle (nachträglich).



Zur Funktion:



Es ist ein Historisches Gerät, womit ein Stromfluss angezeigt werden konnte. Der Zeiger wurde durch drehen des Oberteiles exakt nach „ Norden „ eingestellt. Der Zeiger Zeigte bei „ Norden „ genau auf die Skala „ 0 „.



Das Gewicht alleine vom Dreifuß beträgt ohne den Messinganteil genau 800 Gamm,

das Galvanometer ohne Messing und Blei genau 1,1 k Gramm,

Messing genau 200 Gramm und Blei genau 400 Gramm.



Das Galvanometer ist für den Zweck der Demonstration zusammen mit der Tangenten Bussole von Hartmann & Braun Seite 667 etwas angepasst worden.



Das Dreibein vom Galvanometer musste hierfür um ca. 4 cm verkürzt werden. Die Löscher mit Feingewinde neu erstellt werden. Einen Gewindeschneider mit einem Bodmer Feingewinde ( 26 Gewindegänge auf 1 ‚Zoll ) wurden besorgt. Die Höhe des Galvanometers ist insgesamt 40 mm verkürzt worden damit es unter den Kupferring der Tangentialspule passt. Der Schemel aus Holz ist im Edlem Nussbaumholz gefertigt von H & B, besitzt aber keine Seriennummer von Hartmann & Braun - Frankfurt, jedoch das Logo.



Eine Recherche ergab, dass dieses Modell Bild 667 von H & B vor 1885 gefertigt wurde. Es ist in keinem Katalog gelistet noch abgebildet.



Es stellt vermutlich ein Unikat dar.



Technische Daten und Details sind aus Katalog Harmann & Braun um 1890 übernommen.
