Messgerät - Elektrotechnik
Kelvin, Bottomley & Barid - Glasgow - Schottland

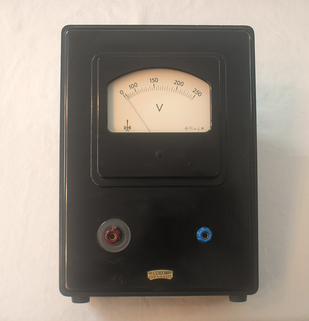

Kelvin, Bottomley & Baird – Glasgow – Schottland Bild 675
Herstellungsjahr: ca. 1965
Bezeichnung: Multizellular – Voltmeter bis 250 Volt.
Beschreibung:
James White, 1824 – 1884 Glasgow fertigte Kelvins Produkte wie das vertikale elektrostatische Voltmeter in verschiedenen Formen. James White war der einzige Hersteller von vielen der 70 Patente von Lord Kelvin. Er gründete sein Geschäft 1849 mit Kelvins finanzieller Unterstützung. White starb 1884, aber seine Firma in Glasgow florierte in den 1960 er Jahren, nachdem sie 1900 den Namen „ Kelvin, Bottomley & Baird „ erhielt.
Im Bild 675 ist ein Instrument für die Demonstration im Schulischen Unterricht dargestellt. Dieses Messgerät wurde von der Fa. Dr. Schuchardt aus Göttingen in Verbindung mit der Fa. Phywe, ebenfalls aus Göttingen gefertigt.
Techn. Daten:
Messwerk: Elektrostatisches Messwerk.
Messbereich: 0 bis 250 Volt Wechsel / Gleichspannung.
Genauigkeit: 1,5 %
Betriebslage: Senkrecht.
Prüfspannung: 2 000 Volt.
Techn. Daten und Texte zum Teil von Wikipedia.

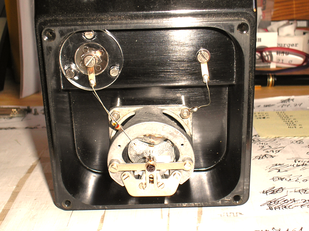

Kelvin, Bottomley & Baird – Glasgow – Schottland Bild 675-1
Herstellungsjahr: ca. 1965
Bezeichnung: Multizellular – Voltmeter bis 250 Volt.
Beschreibung: Das elektrostatische Messwerk ist ein Kondensator mit einer festen
und einer beweglichen Elektrode, mit der die Anzeigevorrichtung
verbunden ist.
Das Elektrostatische Multizellular – Messwerk wie im Bild 5 dargestellt: wurde in seiner ursprünglichen Form von Lord Kelvin 1824 bis 1907 angegeben. Das Messwerk besteht aus zellenartig angeordneter Metallkammern, zwischen denen je eine leichte Metallnadel spielt, die an einer gemeinsamen Achse befestigt sind. Diese wiederum ist an einem Band aus Bronze aufgehängt.
Wird die zu messende Spannung einerseits an die Kammern, anderseits an die Nadeln gelegt, so erfolgt eine Drehung der Nadeln, bis dem elektrostatisch erzeugten Drehmoment durch die Torsionskraft des Aufhängebandes das Gleichgewicht gehalten wird.
Das ganze Messwerk ist abgeschirmt. Eine kräftige Luftdämpfung bewirkt schwingungsfreie Zeigerstellung.
Durch die besondere Form der Metallkammern wird eine fast gleichmäßige Skalenteilung erreicht. Das Instrument zeigt bei Gleich – und Wechselstrom – auch bei hohen Frequenzen – richtig an.

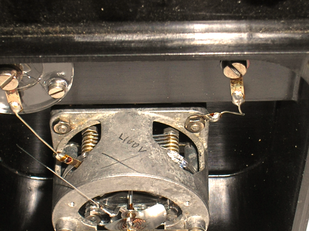

Kelvin, Bottomley & Baird – Glasgow – Schottland Bild 675-2
Herstellungsjahr: ca. 1965
Bezeichnung: Multizellular – Voltmeter bis 250 Volt.
Beschreibung:
Techn. Daten:
Das gezeigte Elektrostatische Voltmeter auf Seite 675 ist sowohl für Gleich und Wechselspannung geeignet.
Seine Gebrauchslage ist senkrecht und die Prüfspannung ist mit 2 000 Volt angegeben.
Die Skala des Messgerätes ist als Spiegelskala mit einer nahezu linearen Teilung von 0 … 250 Volt ausgeführt.
Die garantierte Genauigkeit beträgt etwa 1,5 % vom Skalen – Endwert.
Techn. Daten und Texte zum Teil von Wikipedia u. Hartmann & Braun.
