Messgerät - Elektrotechnik
Koritsu Electrical Inst. Works LTD, ( Japan ).

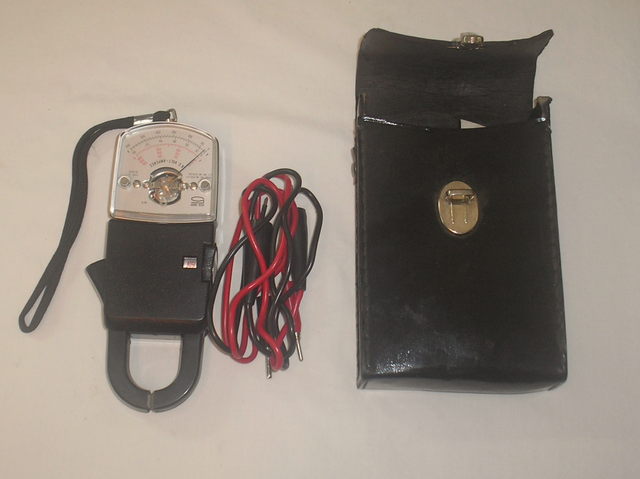

Kyoritsu Electrical Inst. Works, LTD ( Japan ). Bild 686
Herstellungsjahr: ca.1970
Bezeichnung: Zangen Amperemeter Modell KEW Snap - 5
Beschreibung: Zur laufenden Überprüfung von Starkstromanlagen sind Messgeräte, die ohne Abschaltung und Auftrennung von Stromleitern eine schnelle Messung ermöglichen. Diese Aufgabe erfüllt der Zangenanleger KEW Snap – 5.
Der Zangenwandler umfasst den stromführenden Leiter und sofort erfolgt die Anzeige der Stromstärke.
Für Spannungsmessungen befinden sich an der Bodenseite des Gehäuses zwei Anschlussbuchsen.
Der Messbereich für die Spannung erlaubt die Messung aller gebräuchlichen Netzspannungen.
Messbereich:
60 / 300 / Amp. 150, 300, 600 Volt ~ AC.
Messwerk: Drehspulmesswerk
Genauigkeitsklasse: 2,5 %
Stromart: Wechselstrom 50 Hz.
Prüfspannung: 1 500 Volt.
Das Messgerät gibt es in vier Ausführungen:
1. Modell - A = 25 / 5 Ampere und 600, 300, 150 Volt AC
2. Modell - B = 50 / 10 Ampere und 600, 300, 150 Volt A
3. Modell - C = 150 / 30 Ampere und 600, 300, 150 Volt
AC - Wechselstrom.
4. Modell - D = 300 / 60 Ampere und 600, 300, 150 Volt
AC - Wechselstrom.
Kyoritsu Electrical Inst. Works, LTD ( Japan ). Bild 686-1
Herstellungsjahr: ca.1970
Bezeichnung: Zangen Amperemeter Modell KEW Snap - 5
So einfach ist es ... mit dem KEW Snap – 5
An dem Punkt der Stromversorgung, wo jeder Leiter einzeln zugänglich ist, kann die Messung durchgeführt werden. Mit dem Hebel am Handgriff die Zange öffnen und den Leiter umschließen.
Der im Leiter fließende Strom wird sofort angezeigt.
Bei Spannungsmessungen wird die Spannung mittels zweier Messschnüre an die zu
messende Spannung ( z. b. Steckdose ) gelegt. Die Anschluss Buchsen für die Messschnüre
befinden sich an der Rückseite des KEW Snap - 5.
Auf die Unfallvorschriften ist hierbei besonders zu achten.
