Messgerät - Elektrotechnik
BIRD - Electronik Corporation - Cleveland - Ohio
Bird Electronik Coporation
Cleveland Ohio

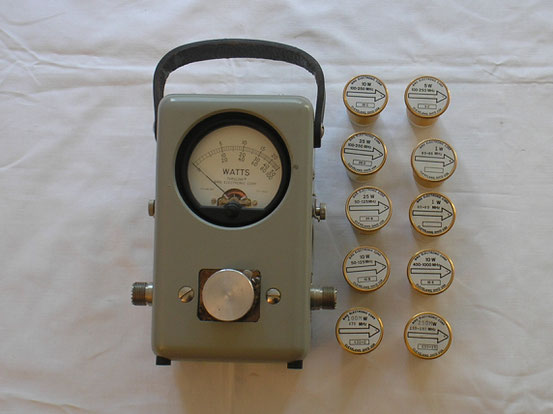

Bild 279
Herstellungsjahr: 1970
Bezeichnung: RF Wattmeter Model 43
Beschreibung: Das Modell 43 von Truline ist ein Einfüge - Rf Wattmeter,
entworfen um den Kraftfluss und die Lastanpassung in 50
Ohm-Koaxialkabel - Übertragungsleitungen zu messen.
Bestimmungsgemäße Verwendung nur für:
CW = Continuouse Modulation
AM = Amplituden Modulation
FM = Frequenz Modulation
TV = Hochfrequenz Modulations - Hüllkurven, nicht aber für Pulsmodulation.
Das Modell 43, wenn es in 50-Ohm-Koaxial Leitungen verwendet wird, hat eine Einfüge – VSWR - von weniger als 1,05: 1 bis zu einer Frequenz von 1000 MHz.
Das Messgerät zeigt die gemessenen Werte direkt in Watt auf der Skala an. Zum einfachen Ablesen wird die Skala abgestuft in 25 – 50 und 100 Watt bei Vollausschlag. Die Leistungsbereiche und Frequenzbereiche werden bestimmt durch versch. Plug in Elemente. Die Einsätze erlauben eine Messung von 2 bis 2.300 MHz in verschiedenen Leistungs- und Frequenzbereiche abdeckt in zehn Frequenzbandgruppen.
Beschreibung und Techn. Daten aus Original Beschreibung von 1970 in Englisch.
