Messgerät - Elektrotechnik
Barnett Instruments Clarksville Tennessee - USA
Barnett Instruments Clarksville Tennessee – U S A Bild 290
Herstellungsjahr: 1974

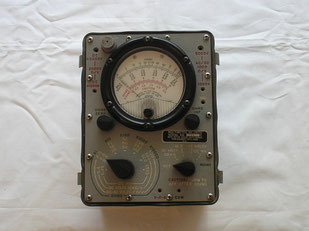

Bezeichnung: Multimeter ME – 297 / U von der US – Army.

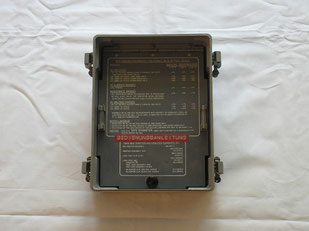

Beschreibung. Ein sehr robustes Multimeter im Spritzguss – Gehäuse
( sehr schwer ) und Wasserdicht für die US – Army Truppe im
Felde und zur See gebaut.
Mit diesem Multimeter werden Gleichspannungen von 0 bis 1 000 Volt bei einem Innenwiderstand von 20 000 Ω / Volt gemessen. Bei einer Vertauschung der Polarität ( ± ) wurde der Messarten – Umschalter rechts unten umgeschaltet.
Weiterhin wird die Gleichspannungsmessung von 0 bis 1 000 Volt mit einem Innenwiderstand von 1 kΩ / Volt gemessen.
Wechselspannung wird von 0 bis 1 000 Volt mit einem Innenwiderstand von 1 kΩ / Volt gemessen.
Hierzu wird der Messarten Umschalter links unten auf die entspr. Messart geschaltet.
Eine Gleichstrom Messung in den Bereichen von 250 µA. bis 2,5 Ampere, und über einen sep. Steckplatz eine Gleichstrommessung bis 10, Ampere vorgesehen. Der Nebenwiderstand für die Messung von 10,0 Ampere Gleichstrom ist fest im Gerät verbaut.
Mit einem Zusatz Vorwiderstand im Gerät
ist eine Gleichspannungsmessung in Höhe von 5 000 Volt bei 20 000 Ω / Volt möglich.
Widerstands – Messungen im Bereich von Rx 1, Rx 10, Rx 100, Rx 1 000, Rx 10 000 ist vorhanden.
Der Messbereich: Rx 1 = 1 000 Ohm bis Rx 10 000 = 10 MΩ
Die nötige Betriebs Spannung für die Widerstands Messungen sind über 3 1,5 Volt Zelle auf der Rückseite untergebracht.
Techn. Daten vom Gerät selbst. Eine Beschreibung ins deutsche ( von der Innenseite des Deckels ) selbst erstellt.
Originalbeschreibung und Techn. Zeichnungen vom Department of The Army Technical Manual vorhanden.
