Messgeräte Elektrotechnik
Bruno Radio Corp. New York City.
Bruno Industries– New York Bild 511
Herstellungsjahr: ca. 1962
Bezeichnung: Multimeter für die Navy der US - Armee.
Typ. ME - 70 C / PSM - 6 B
Beschreibung: Ein sehr robustes Multimeter im Spritzguss – Gehäuse ( sehr schwer )
und Wasserdicht für die US – Army Truppe im Felde und zur See
gebaut.
Mit diesem Multimeter werden Gleichspannungen von 0 bis 1 000 Volt bei einem Innenwiderstand von 20 000 Ω / Volt gemessen.
Weiterhin wird die Gleichspannungsmessung von 0 bis 1 000 Volt mit einem Innenwiderstand von 1 kΩ / Volt gemessen.
Ebenso Gleichstrom Messung in den Bereichen von 100 µA – und 0,5 bis 1 000 mAmp.
Eine Gleichstrom Impuls Messung mit Messzeigerdämpfung bis 1 000 mAmpere.
Wechselspannung wird von 0 bis 1 000 Volt mit einem Innenwiderstand von 1 kΩ / Volt gemessen.
Hierzu wird der Messarten Umschalter links unten auf die entspr. Messart geschaltet.
Eine Gleichstrom Messung in den Bereichen von 2,5 Amp. bis 10,0 Amp. ist mit Hilfe eines Adapters vorgesehen.
Die Messbereichs Umschaltung erfolgt am rechten Schalter. In der Mitte befindet sich der Regler für Widerstandsmessungen „ Null “ Stellung Messzeiger.
Widerstands – Messungen im Bereich von Rx 1, Rx 10, Rx 100, Rx 1 000, Rx 10 000 ist vorhanden.
Der Messbereich: Rx 1 = 1 000 Ohm bis Rx 10 000 = 10 MΩ
Die nötige Betriebs Spannung für die Widerstands Messungen sind über eine Batterie mit 1,5 Volt und 9 x 1,5 Volt Knopfzellen sichergestellt. Die Original Batterie ist durch neue Zellen ersetzt worden.
Techn. Daten und Details aus Original Beschreibung von 1962 entnommen.
Innenansicht vom Gerät zeigt, eine sehr Präziser Aufbau.
Alle Widerstände sind gegen Feuchtigkeit in einem Keramikkörper und einem Schutzlack verschlossen.
Eine Gummidichtung vom Oberteil zum Unterteil vom Gehäuse und 14 Schrauben verhindert jedes eindringen von Feuchtigkeit.
Techn. Daten und Details aus Original Beschreibung von 1962 entnommen.
Im Inneren Deckel des Gerätes befindet sich eine kurzbeschreibung und Angaben von Temperatur - Ablesefehler vom Messgerät.
Unter dem Deckel befindet sich das Messzubehör wie zwei Messkabel mit Adappter für Gleichstrom Messungen von 2,5 und 10,0 Ampere.
Im Boden Unterhalb der Platine befindet sich der gesamte Stromlaufplan und Schaltung des Gerätes. Mit dem Tragegriff lässt sich das Gerät in eine Schräge zum besseren Ablesen stellen.
Techn. Daten und Details aus Original Beschreibung von 1962 entnommen.
Bruno Industries– New York Bild 511-1
Herstellungsjahr: ca. 1962
Bezeichnung: Multimeter für die Navy der US - Armee.
Typ. ME - 70 C / PSM - 6 B
Beschreibung: Ein sehr robustes Multimeter im Spritzguss – Gehäuse ( sehr schwer )
und Wasserdicht für die US – Army Truppe im Felde und zur See
gebaut.
Techn. Daten und Details aus Original Beschreibung von 1962 entnommen.

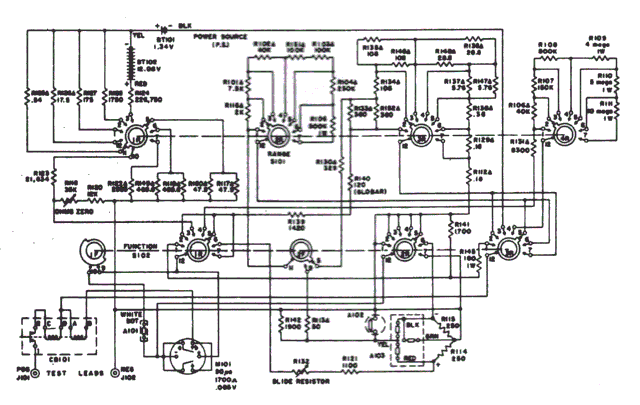

Schaltplan zum Modell ME - 70 C / PSM - 6 B
Techn. Daten und Details aus Original Beschreibung von 1962 entnommen.
