Messgerät - Elektrotechnik
Triplett Elec. Inst. Co - Bluffton Ohio - USA
Triplett Elec. Inst. Co Bluffton Ohio – USA Bild528
Herstellungsjahr: ca. 1940
Bezeichnung: AC – Output Meter Typ. 650 – SC – Army.
Beschreibung: Der Endleistungsmesser Typ. 650 – SC ist ein Instrument zur
Messung von tonfrequenter Wechselspannung mit gleichbleibendem
Anpassungswiderstand für alle fünf Messbereiche.
In erster Linie dient das Modell 650 – SC zur Messung der Ausgangsleistung von Rundfunkempfängern und Verstärkern. Auch zur Abstimmung von Empfängern sowie zur Behebung des Netzbrummen ist das Modell 650 – SC ein wichtiges Hilfsmittel.
Das Output Meter 650 – SC ist in waagrechter Lage geeicht.
Bei Messungen ist daher diese Lage annähernd einzuhalten.
Genaue Ablesung ist durch Messerzeiger gewährleistet. Der Zeiger stellt sich rasch und schwingungsfrei auf den Messwert ein.
Unterhalb des Skalenfensters liegt die Korrektionsschraube zur genauen Nullpunkteinstellung.
Das Messwerk ist ein Drehspul Messwerk mit messgleichrichter.
Die Messgenauigkeit liegt bei ± 2,0 % über Skalenbogen.
Messbereich: 0 bis 150 Volt in fünf Stufen.
Eigenwiderstand Ri = 4 000 Ω.
Techn. Daten und Details sind vom Gerät selbst erstellt.
Bauteile – Liste mit Wertangaben.
R 18 = 5,333 kΩ
R 19 = 4,444 kΩ
R 20 = 24,0 kΩ
R 21 = 120 k
R 22 = 240 kΩ
R 23 = 1,6 kΩ
R 24 = 4,103 k
R 25 = 2,002 kΩ
R 26 = 0,8 bis 1,1 k
R27 = 2 x 2,0 kΩ
R 28 = 12 kΩ
C1 = 0,5 µf – 400 Volt
Re 1 = Zwei Wege - Gleichrichter
M 2 = Messwerk Drehspul 100 µAmp.
Im Bild 2 das geöffnete Gerät von der linken Seite gezeigt mit den versch. Bauteilen.
Im Bild 3 das geöffnete Gerät von der rechten Seite gezeigt mit den versch. Bauteilen.

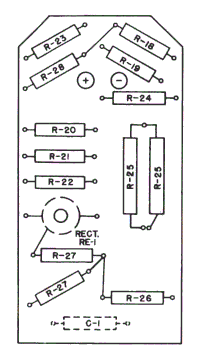

Im Bild 4 zeigt die Platine mit Lage der Bauteile und Nummerierung.
Triplett Elec. Inst. Co
Bluffton Ohio – USA Bild528-1
Herstellungsjahr: ca. 1940
Bezeichnung: AC – Output Meter Typ. 650 –
SC – Army.
Nachtrag:

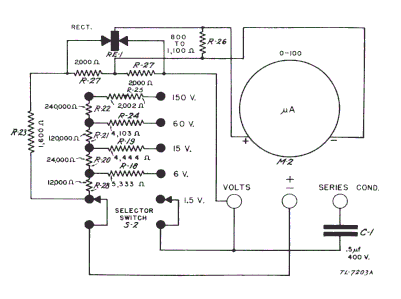

Techn. Unterlagen mit Details , Wertangaben habe ich mitlerweilen von einem guten Kollegen aus Amerika erhalten.
Stand vom 19.08.2021.
