Messgerät - Elektrotechnik

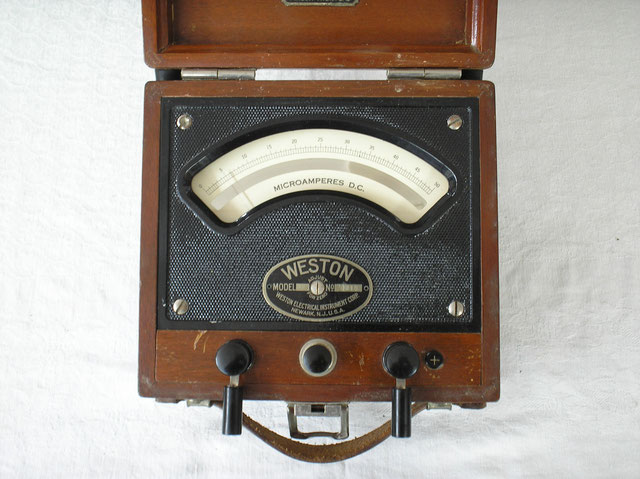

Weston Electrical Instrument Corp. Newark New Jersey
Weston Electrical Instrument Corp. Newark New Jersey Bild
542
Herstellungsjahr: ca. 1890 - 1900
Bezeichnung: DC – Microampere – Meter – Gleichstrom bis 50 µAmp.
Beschreibung: Ein sehr Präzises Messgerät im Aufbau und Ausstattung.
Ein sehr großer U-Förmiger Magnetkern umfasst das Drehspul –
Messwerk im Inneren und schütz es vor jede Art von Fremdeinflüssen.
Techn. Daten:
Messwerk: Drehspul
Prüfspannung: 2 000 Volt
Messbereich: 50 µ Amp.
Betriebslage: waagrecht
Genauigkeit: 1,0 %
Beschreibung u. Techn. Daten sind vom Gerät selbst erstellt.
Weston Electrical Instrument Corp. Newark New Jersey Bild 542-1
Herstellungsjahr: ca. 1890 - 1900
Bezeichnung: DC – Microampere – Meter – Gleichstrom bis 50 µAmp.
Beschreibung: Ein sehr Präzises Messgerät im Aufbau und Ausstattung.
Ein sehr großer U-Förmiger Magnetkern umfasst das Drehspul –
Messwerk im Inneren und schütz es vor jede Art von Fremdeinflüssen.
Am oberen Rand der Skala befinden sich einige Patentangaben von 1824 bis 1891.

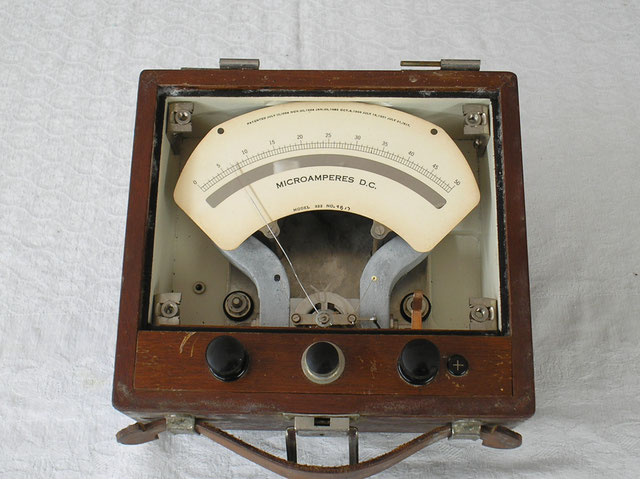

Im Bild 1 der Hufeisenmagnet mit der Drehspule.
Beim Verschließen des Messgerätes wird durch den Deckel der Kontakt unterhalb vom Messwerk in der Mitte durch einen Stift nach unten gedrückt und das Messwerk wird Kurzgeschlossen. Somit wird eine Erschütterung des Messwerkes beim Transport verhindert.
Zwei kräftige Anschlussklemmen, wobei der „ Plus + gekennzeichnet ist und die Stromrichtung angibt, runden das Messwerk ab.
Eine Zeiger „ Nullpunkt „ Justierschraube ist im Beschriftungsfeld „ mittig „ vorhanden.
Beschreibung u. Techn. Daten sind vom Gerät selbst erstellt.

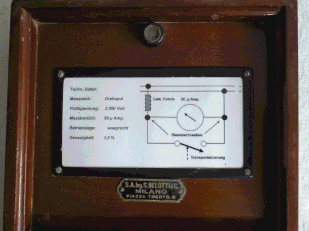

Im Inneren des Deckels befindet sich ein Metallrahmen mit Einzelheiten des Gerätes wie Techn. Daten und Kurzbeschreibung.
Am oberen Rand des Deckels zu sehen, der Stift, der den Kontakt beim Schließen des Deckels das Messwerk Kurzschließt (Transportsicherung ).
Beschreibung u. Techn. Daten sind vom Gerät selbst erstellt.
