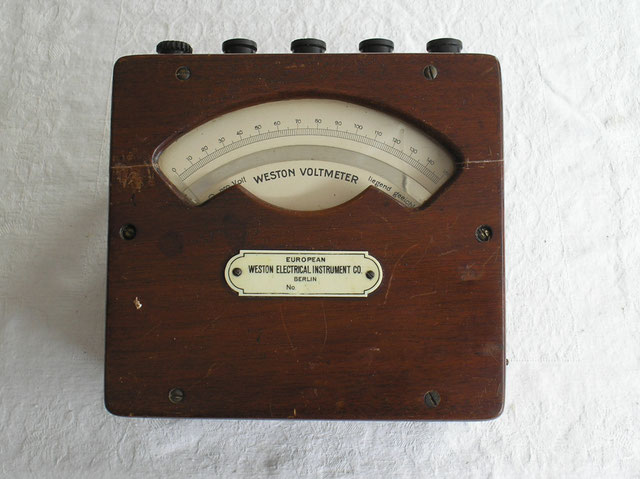

 Weston Electrical Instrument Co – Berlin                      Bild 543



Herstellungsjahr:       ca. 1920



Bezeichnung:               DC - Weston - Voltmeter bis 150 Volt.  Nr. 25194



Beschreibung:             Ein sehr Präzises Messgerät im Aufbau und Ausstattung.



Ein sehr großer U-Förmiger Magnetkern umfasst das Drehspul – Messwerk im Inneren und schütz es vor jede Art von Fremdeinflüssen.

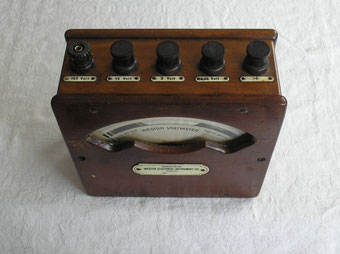

Weston Electrical Instrument Co – Berlin                     Bild 543-1



Herstellungsjahr:       ca. 1920



Bezeichnung:               DC - Weston - Voltmeter bis 150 Volt.  Nr. 25194



Fünf kräftige Anschlussklemmen an der Geräte Oberseite, eine gemeinsame für den Anschluss des  „ Pluspol „  der Gleichspannung.



Vier weiter Klemmen für jedes Messbereich eine ( ̵ ) .



Eine davon fehlte und wurde durch eine ähnliche Buche ersetzt.



Es ziert nicht das Gerät, aber auf die Funktion hat es keinen Einfluss.



Einen Deckel zum Schutz des Messwerkes ist hier nicht vorhanden,aber dafür ein Tragebügel aus Leder.



Eine Schraubverstellung für den Zeiger „ Nullpunkt „ ist an der rechten unteren Seite angebracht und lässt sich sehr genau verstellen.



Beschreibung u. Techn. Daten sind vom Gerät selbst erstellt.
