Messgerät - Elektrotechnik
Weston Electrical Instrument Corp. Newark New Jersey
Weston Electrical Instrument Corp. Newark New Jersey Bild 570
Herstellungsjahr: ca. 1960
Bezeichnung: Zangen – Amperemeter Modell 749
Beschreibung: Die Weston – Zangen – Strom – Spannungsmesser sind
Messinstrumente, die nach den neuesten Erkenntnissen für Praktiker
im Elektrohandwerk entwickelt werden.
Es sind Vielfach- Messinstrumente für Wechselstrom in einem handlichen Gehäuse vereinigt mit geringen Abmessungen. Das Gehäuse vereinigt in sich einen Zangenstromwandler und ein anzeige – Messinstrument. Mittels eines Schalters können neun verschiedene Messbereiche gewählt werden.
Techn. Daten:
Strombereiche: 6, 15, 30, 60, 150, 300 Ampere Wechselstrom Spannungsbereich: 150, 300, 600 Volt ‚Wechselspannung Genauigkeit: ± 2,5 % bei 50 .. bis .. 60 Hz. Betriebsspannung: maximal 750 Volt Wechselspannung

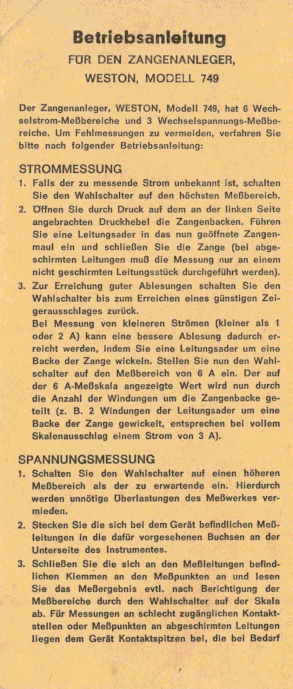

Beschreibung und Techn. Details aus Original Unterlagen entnommen von 1960
Weston Electrical Instrument Corp.
Newark New Jersey Bild
570-1
Herstellungsjahr: ca. 1960
Bezeichnung: Zangen – Amperemeter Modell 749
Beschreibung: Die Weston – Zangen – Strom – Spannungsmesser sind
Messinstrumente, die nach den neuesten Erkenntnissen für Praktiker
im Elektrohandwerk entwickelt werden.
Für die Spannungsmessung sind unterhalb der Skala Steckbuchsen eingebaut. Hierzu passend wird jedem Gerät eine zweiadreige Hochflexibele Gummileitung mit
Stecker und Krokodilklemmen beigegeben. Bei schwer zugänglichen Spannungsquellen können besondere Kontaktspitzen verwendet werden, die ebenfalls zum Zubehör gehören.
siehe Bild 1 und 3.
Die lineare Skala ist in sehr zweckmäßiger Weise von einer robusten Plexischeibe abgedeckt, die sowohl bei schlechten Lichtverhältnissen als auch unter einem ungünstigen Sichtwinkel eine einwandfreie Ablesung der Messbereiche gestattet.
siehe Bild 2.
Bei der Strommessung ist es möglich, den Messbereich der Zange nach unten zu erweitern. In diesen Fällen muß der Leiter, in dem der Strom gemessen wird, mehrmals durch die Zange geführt werden. Der auf der Skala abzulesende Wert ist dann mit der Anzahl der Schleifen zu diffidieren.
Im Bild 3 ist die Zange mit sämtlichen Zubehör gezeigt.
Beschreibung und Techn. Details aus Original Unterlagen entnommen von 1960
Weston Electrical Instrument Corp.
Newark New Jersey Bild
570-2
Herstellungsjahr: ca. 1960
Bezeichnung: Zangen – Amperemeter Modell 749
Beschreibung: Die Weston – Zangen – Strom – Spannungsmesser sind
Messinstrumente, die nach den neuesten Erkenntnissen für Praktiker
im Elektrohandwerk entwickelt werden.
Beschreibung und Techn. Details aus Original Unterlagen entnommen von 1960
