Messgerät - Elektrotechnik
Josef Neuberger - München

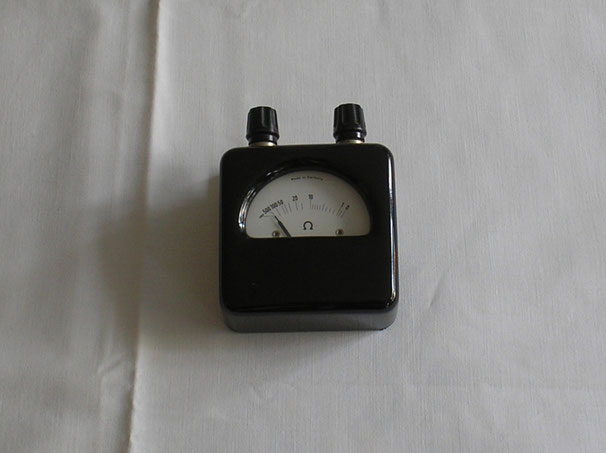

Josef - Neuberger München Bild 159
Herstellungsjahr: 1960
Bezeichnung: Widerstands Messgerät ( Zappelmax ).
Beschreibung: Ein einfaches Ohmmetermit eingebauter 1,5 Volt Batterie. Das
Messwerk ist ein Dreheisen Messwerk ohne Dämpfung, daher auch der Name Zappelmax. Der Zeiger brauchte einige Sekunden bis er den Messwert
( Beruhigungszeit ) genau zeigte.
Techn. Daten:
Betriebsspannung 1,5 Volt Stab Batterie
Messgenauigkeit:
2,5 % über Skalenlänge
Prüfspannung:
2 000 Volt
Messbereich:
0 bis 500 Ohm
Vor jeder Messung musste das Gerät über die beiden Buchsen kurzgeschlossen werden. Mit einem Schraubendreher wurde nun der „ Null „ Abgleich hergestellt. Der Zeiger wurde damit auf die Zahl Null ( 0 ) eingestellt.
War das nicht mehr möglich, so war die Batterie verbraucht.
Die Stellschraube befindet sich auf der Frontseite links unten.
Der Batterie Wechsel erfolgte durch abschrauben der Rückseite.
Techn. Daten und Details sind vom Gerät
selbst errstellt.
