Karl Pfisterer - Stuttgart

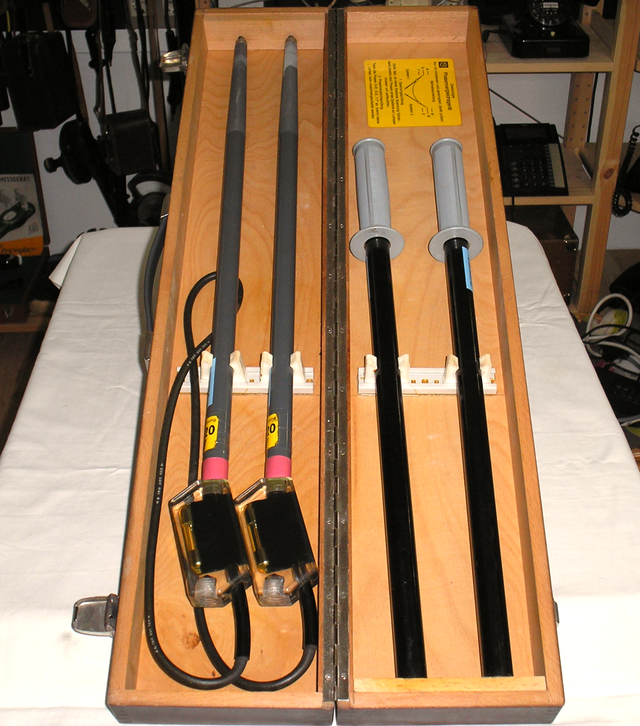

Karl Pfisterer – Stuttgart Bild 640
Herstellungsjahr: 1973
Bezeichnung: Zweipoliger Phasenprüfer für 20 k Volt Wechselspannung.
Beschreibung: Durch Anlegen der beiden Pole an zwei Phasen eines unter Spannung stehenden Systems wird die Funktionskontrolle durchgeführt. Die Phasenvergleichsgeräte dürfen nur in Innenräume eingesetzt werden.
Die Geräte dürfen nur in elektrischen Anlagen benutzt werden, für deren Nennspannung und Netzfrequenz sie gekennzeichnet sind. Sie müssen trocken, zweckmäßigerweise in einer Schutzhülle aufbewahrt werden.
Sie dürfen nur an der Handhabe gefasst und müssen so benutzt werden, dass der Bedienende selbst im notwendigen Sicherheitsabstand von allen Anlageteile bleibt, die unter Spannung stehen.
Beschreibung und Details sind von den Originalunterlagen von 1973 K. Pfisterer entnommen.
Die Phasenvergleichsgeräte sind nur mit der Prüfelektrode an den zu prüfenden Anlageteil anzulegen. Sie dürfen dabei andere unter Spannung stehende oder geerdeten Anlageteile nicht weniger, als die Werte nach der Tabelle ( siehe oben ) angegeben, genähert werden.
Beschreibung und Details sind von den Originalunterlagen von 1973 K. Pfisterer entnommen.
Das Gerät ist betriebsbereit, wenn mindestens eine der beiden Glimmlampen, die mit hochohmigen Widerständen parallelgeschaltet sind, aufleuchtet.
Das Gerät spricht an,
wenn die Phasenverschiebung zwischen den zwei erfassten Spannungen größer oder gleich 30 ° el. Ist;
wenn der Spannungsunterschied zwischen den zwei zusammenschaltenden Systemen ≥ 20 % bei Zweibereichsgeräten ≥ 15 % bei Dreibereichsgeräten vorliegt.
Die Phasenvergleichsgeräte dürfen in anlagen benutzt der Reihe „ N „ und „ S „ zum Vergleich von Betrag und Phasenlage zweier Systeme verwendet werden.
Beschreibung und Details sind von den Originalunterlagen von 1973 K. Pfisterer entnommen.
