Max Funke KG. Adenau - Eifel

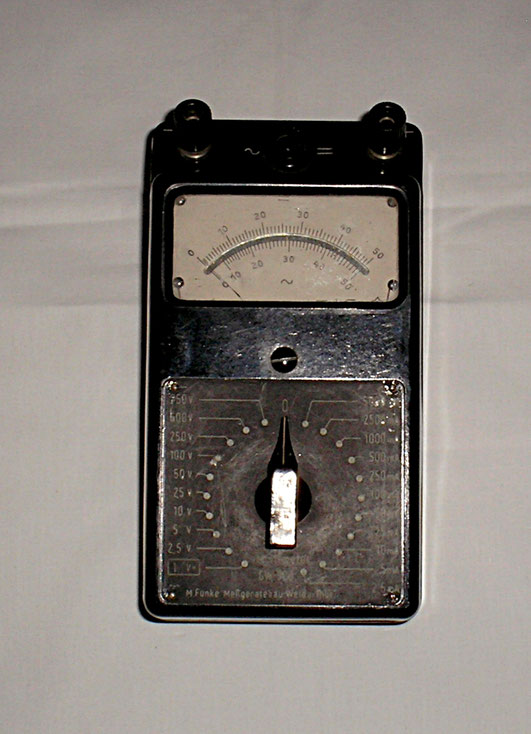

Max Funke Adenau – Eifel Bild 177
Herstellungsjahr: Unbekannt ( ca. 1950 ) …
Bezeichnung: Multimeter GW 500
Ein Vielfachmessgerät für Gleich und Wechselstrom mit einer
Empfindlichkeit von 500 Ω / Volt.
Beschreibung: Das Multimeter GW 500 ist ein handliches Drehspul – Vielfach
Messgerät für Strom und Spannungsmessungen in Gleich und
Wechselstromkreisen.
Eingebaut sind 41 Messbereiche:
Gleichstrom: 2,5 m Ampere bis 5000 m Ampere.
Gleichspannung: 1,0 Volt bis 750 Volt.
Wechselstrom: 2,5 m Ampere bis 5000 m Ampere.
Wechselspannung: 2,5 Volt bis 750 Volt.
Messgenauigkeit: 1,5 % nach VDE 0410 über Skalenlänge.
Messwerk: Edelstein gelagertes Drehspul – Messwerk.
Die Umschaltung von Gleich auf Wechselstrom wird durch ein Kippschalter vorgenommen. Der Wählschalter (Messbereich Wähler) ist ein Präzisions – Drehschalter und liegt im Hauptstrompfad, so dass etwa auftretende Übergangswiderstände der Kontakte kaum Einfluss auf die Anzeige Genauigkeit ausüben können. Um die Temperatur und Frequenz Fehler auf ein Minimum herabzudrücken, findet eine Grätz – Gleichrichterschaltung mit Trockengleichrichter besonderer Bauart Verwendung. Die Spannungsbereiche sind wegen ihres geringen Stromverbrauches ( 500 Ω / Volt ) auch für Widerstands und Isolationsmessungen geeignet. Auch Kapazitätsmessungen sind auf den Wechselstrombereich nach bekannten Methoden durchführbar.
Auszug von Techn. Beschreibung von Max Funke Adenau.
