Fa. Metrawatt – AG – Nürnberg Bild 65
Herstellungsjahr: 1967

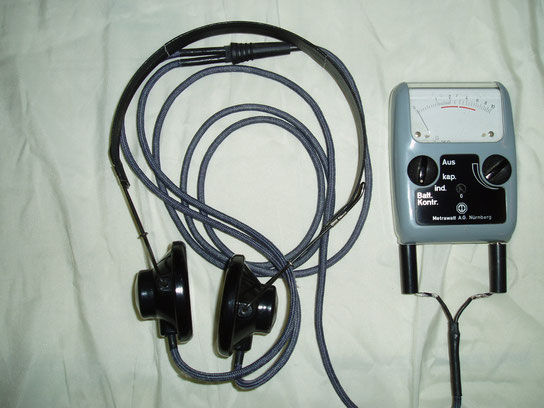

Bezeichnung: Leitungssuchgerät Ls 1.
Beschreibung: Das Prüfgerät besitzt ein drehspuhl – Messgerät. Es wurde zum
aufspüren von Stromdurchflossene Kabel in der Wand zu finden,
verwendet. Die Einkopplung der 50 Hz. wurde einmal Kapazitiv ( Metallplatte auf der Rückseite vom Gerät ) , und einmal Induktiv ( Spule im Randbereich vom Gehäuse im
Gerät ) ermöglicht. Zum Messen wurde ein Kopfhörer von Max. 1 kΩ verwendet.
Die Lautstärke ( Brummen ) vom Kopfhörer wurde am rechten Bedienknopf
eingestellt.
Ab den Jahr 1972 gab es eine neue Version Typ. Ls 2 mit den gleichen Funktionen und zusätzlich noch ein Spannungs - Messbereich von 400 Volt Wechselspannung.
Auszug von Techn. Beschreibung von Metrawatt.
