Compagnie Centrale DE Metrologie Annecy France Bild 198-1
Herstellungsjahr: 1975

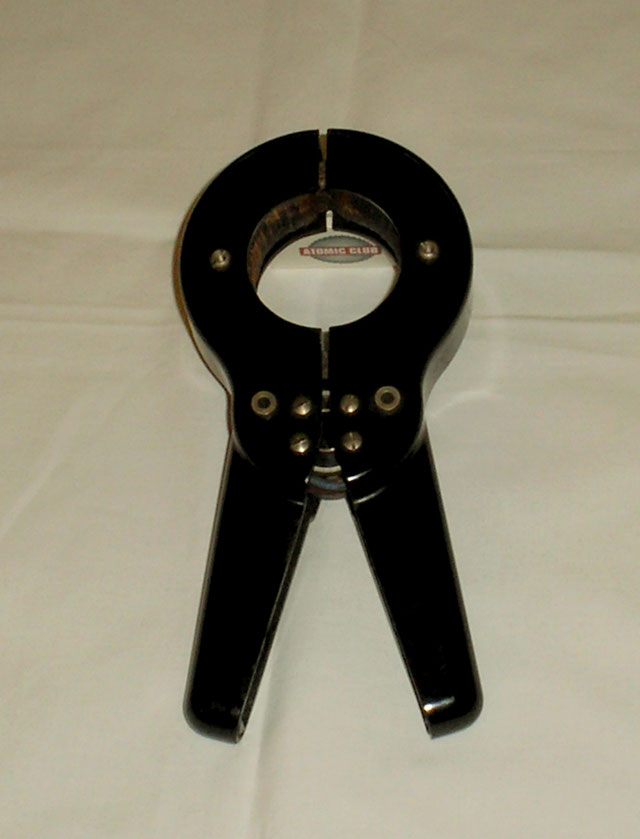

Bezeichnung: Stromzange als Zubehör zum Messgerät MX 220 - B
Beschreibung:.. Mit dem Zangenstrommesser können Ströme von mehreren
100 Ampere über ein sep. Anzeige – Messwerk ( z.B. MX 220 – B )
gemessen werden.
Mit den gebräuchlichen Vielfachinstrumenten ist wie bekannt die Spannungsmessung eine ganz einfache Sache. Unabhängig von der Größe der Spanung genügen dünne Litzen, durch die nur einige Milliampere fließen, um die zu Messende Spannung dem Instrument zuzuführen.
Demgegenüber macht die Strommessung, obwohl theoretisch ebenso einfach, bei der praktischen Ausführung größere Schwierigkeiten oder ist mindestens wesentlich umständlicher.
Man weiß, daß der Stromkreis, in dem gemessen werden soll, in jedem Fall aufgetrennt werden muß. Dadurch entstehen Betriebsunterbrechungen, überdies muß der Strom in seiner ganzen Größe durch das instrument fließen, so daß die Drähte u.U.erheblichen Querschnitt haben. Das ist mit behelfsmäßigen Leitungen und anschlüssen oft nicht zu arbeiten. Diese Schwierigkeiten werden durch den Zangenstrommesser vollkommen beseitigt. Bei ihm sind, ob es sich nun um ganz große oder kleinere Ströme handelt, die gemessen werden sollen. Es erübrigt sich auch, den Stromkreis aufzutrennen.
Wird nämlich das Instrument an der handgriffartigen Verlängerung umfasst, so öffnet sich durch einen Druck mit der Hand auf die seitlich angeordneten Griffe die isolierte Stromzange, sodass der Leiter , in dem der Strom zu messen ist, umfasst werden kann. Durch einen Federmechanismus schließt sich das Maul der Zange von selbst.
Die Stromzange ist für Messgeräte im Wechselstrom Bereich mit 0,1 und 1,0 Ampere
Wechselstrom Ausgelegt.
Die Skala sollte möglichst mit einer 10 oder 100 Teilung versehen sein.
Der zu Messende Maximal Strom beträgt 1000 Ampere Wechselstrom.
Techn. Beschreibung aus Original Beschreibung und deutsche Übersetzung vorhanden.
