Messgerät - Elektrotechnik
Companie Centrale DE Metrologie - France

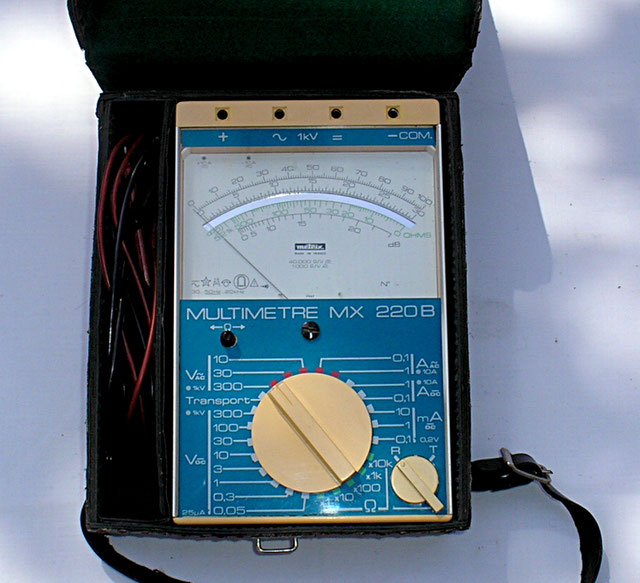

Compagnie Centrale DE Metrologie Annecy France Bild 198
Herstellungsjahr: 1975
Bezeichnung: Multimeter MX 220 B
Beschreibung: Universal – Multimeter für Gleich und Wechselspannungen, sowie
Gleich und Wechselströme und Widerstand. Verschiedene
Messbereiche sind über eine Elektronische Schutzfunktion gegen
Überlastung geschützt.
Der Messbereich Ω x 1 sowie der Messbereich 10 mAmpere DC = Gleichstrom und 300 Volt DC = Gleichspannung und auch AC = Wechselspannung sind über eine
Schmelzsicherung F1 = 0,05 Ampere gesichert.
Die Messbereiche 100 mAmpere und 1,0 Ampere DC = Gleichstrom und AC = Wechselstrom sind über eine
Schmelzsicherung F2 = 0,8 Ampere geschützt.
Das Messwerk ist durch zwei
Dioden CR 9 und CR 10 in allen Messbereichen geschützt.
Bei Nichtgebrauch des Multimeters wird mit dem Schalter ( A ) = S 2 in die Stellung „ T „ für Transport geschaltet.
Die Anschlussklemme – Com wird dadurch Unterbrochen. Das Multimeter ist somit vor Unsachgemäßer Behandlung dritter geschützt. Zur Inbetriebnahme ( Messung ) muss
der Schalter ( A ) S 2 in die Stellung „ R „ geschaltet werden.
Techn. Beschreibung aus Original Beschreibung und deutsche Übersetzung vorhanden.
