Messgerät - Elektrotechnik
Fa. Phlips Eindhoven - Niederlande
Fa. Philips Eindhoven – Niederlande Bild 250
Herstellungsjahr: 1973
Bezeichnung: Elektronisches V – A - Ω Messgerät Typ. PM 2403.
Beschreibung: Das Elektronische VAΩ - Meter ist ein Vielfachmessgerät mit
48 Messbereichen, einem gänzlich integriertem Messverstärker
mit FET – Eingang.
Die Anwendung eines Monoknopfes zur Bereichswahl, drei Drucktasten für die Funktionen ± / ~ / Ω / , die zugleich auch das Gerät einschalten. Zwei weitere Drucktasten zum Prüfen der eingebauten Batterien und ein Knopf zum Kalibrieren.
Ein weiterer Drucktaste dient zum manuelle ausschalten des Gerätes.
Die hohe Eingangsimpedanz ermöglicht genauere Messungen von Schaltungen mit hoher Quellimpedanz.
Auf Grund genannter Eigenschaften zusammen mit einer mühelos ablesbaren Spiegelskala und der automatischen Polaritätsanzeige besitzt das Gerät eine große Anzahl Verwendungsmöglichkeiten auf den verschiedensten Gebieten, wie in Laboratorien, Fernseh – und Rundfunkgerät Reparatur Werkstätten, Unterricht und Industrie.
Genauigkeit ( Vollausschlag ).
Gleichspannungsbereich: ± 2 %
Wechselspannungsbereich: ± 3 %
Strombereich: ± 3 %
Messwerk: Drehspul Instrument mit Spannband – Lagerung
Widerstand: 0 bis 10 MΩ
Ein Nebenwiderstand ( Shunt ) zur Strommessung von 10,0 oder 31,6 Amp. Gleichstrom ist ebenfalls vorhanden. Modell PM 9244 – Bild 252
Techn. Daten aus Original Beschreibung von 1973.
Übersetzung ins Englische und deutsche vorhanden.

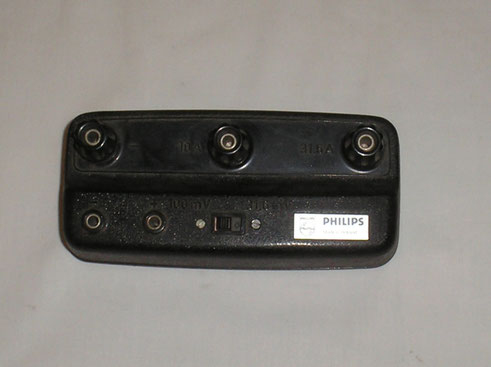

Fa. Philips Eindhoven – Niederlande Bild 252
Herstellungsjahr: 1973
Bezeichnung: Nebenwiderstand ( Shunt ) zur Messbereichserweiterung.
Beschreibung: Der Nebenwiderstand Modell PM 9244 ist zur Messbereichs –
Erweiterung für Gleichstrom bis 10, Ampere b.z.w. 31,6 Ampere
zugelassen.
Ein Umschalter in der unteren Mitte schaltete die Messspannung
von 100 mVolt oder 31,6 mVolt um.
Die beiden Buchsen links unten werden über entspr.
Verbindungsleitungen mit dem Messgerät verbunden.
Der Nebenwiderstand ist sowohl für das Elektronische Messgerät Typ. PM 2403 und PM 2503 zugelassen.
Fa. Philips Eindhoven – Niederlande Bild 252
Herstellungsjahr: 1973
Bezeichnung: Nebenwiderstand ( Shunt ) zur Messbereichserweiterung.
Techn. Daten aus Original Beschreibung von 1973.
Übersetzung ins Englische und deutsche vorhanden.
