Messgerät - Elektrotechnik
Fa. Phlips Eindhoven - Niederlande

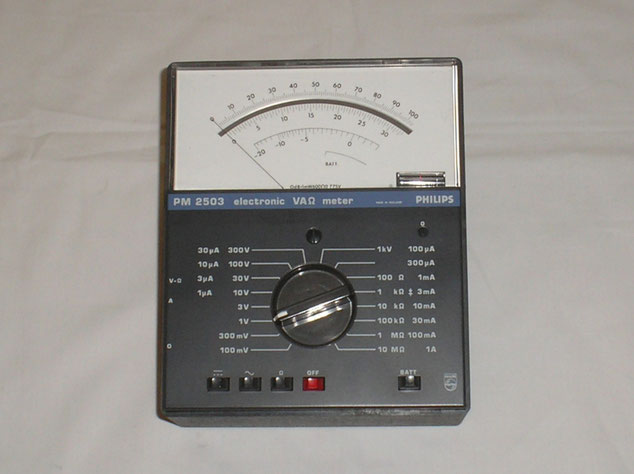

Fa. Philips Eindhoven – Niederlande Bild 251
Herstellungsjahr: 1977
Bezeichnung: Elektronisches V – A - Ω Messgerät Typ. PM 2503.
Beschreibung: Das Elektronische VAΩ - Meter ist ein Vielfachmessgerät mit 48
Messbereichen, einem gänzlich integriertem Messverstärker mit
FET – Eingang, einer linearen Ohm – Skala und einer
kombinierten V - Ω Eingangsbuchse.
Die Anwendung eines Monoknopfes zur Bereichswahl, drei Drucktasten für die Funktionen ± / ~ / Ω / , die zugleich auch das Gerät einschalten. Ein Ausschaltknopf, sowie ein Knopf zur Kontrolle der beiden Batterien tragen besonders einfachen Bedienung des Gerätes bei.
Die hohe Eingangsimpedanz ermöglicht genauere Messungen von Schaltungen mit hoher Quellimpedanz.
Auf Grund genannter Eigenschaften zusammen mit einer mühelos ablesbaren Spiegelskala und der automatischen Polaritätsanzeige besitzt das Gerät eine große Anzahl Verwendungsmöglichkeiten auf den verschiedensten Gebieten, wie in Laboratorien, Fernseh – und Rundfunkgerät Reparatur Werkstätten, Unterricht und Industrie.
Genauigkeit ( Vollausschlag ).
Gleichspannungsbereich: ± 2 %
Wechselspannungsbereich: ± 3 %
Strombereich: ± 3 %
Messwerk: Drehspul Instrument mit Spannband – Lagerung
Widerstand: 5 bis 10 MΩ
Eine verbesserte Version des Vorgänger Modells Typ. PM 2403 / Techn. Daten sind gleich.
Ein Nebenwiderstand ( Shunt ) zur Strommessung von 10,0 oder 31,6 Amp. Gleichstrom ist ebenfalls vorhanden. Modell PM 9244 – Bild 252
Techn. Daten aus Original Beschreibung von 1977.
Übersetzung ins Englische und deutsche vorhanden.
Fa. Philips Eindhoven – Niederlande Bild 252
Herstellungsjahr: 1973
Bezeichnung: Nebenwiderstand ( Shunt ) zur Messbereichserweiterung.
Beschreibung: Der Nebenwiderstand Modell PM 9244 ist zur Messbereichs –
Erweiterung für Gleichstrom bis 10, Ampere b.z.w. 31,6 Ampere
zugelassen. Ein Umschalter in der unteren Mitte schaltete die
Messspannung von 100 mVolt oder 31,6 mVolt um.
Die beiden Buchsen links unten werden über entspr.
Verbindungsleitungen mit dem Messgerät verbunden.
Der Nebenwiderstand ist sowohl für das Elektronische Messgerät Typ. PM 2403 und PM 2503 zugelassen.
Fa. Philips Eindhoven – Niederlande Bild 252
Herstellungsjahr: 1973
Bezeichnung: Nebenwiderstand ( Shunt ) zur Messbereichserweiterung.
Techn. Daten aus Original Beschreibung von 1977.
Übersetzung ins Englische und deutsche vorhanden.
