Messgerät - Elektrotechnik
Fa. Philips Eindhoven - Niederlande

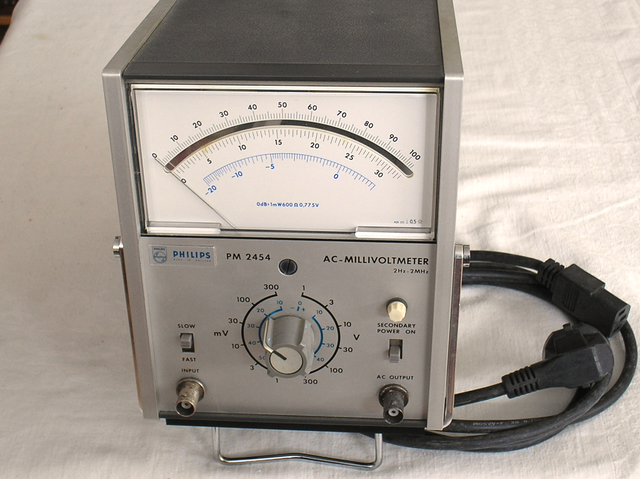

Fa. Philips Eindhoven – Niederlande Bild 573
Herstellungsjahr:
1971
Bezeichnung: AC – Millivoltmeter Modell PM 2454
Beschreibung: Das Philips AC – Millivoltmeter PM 2454 ist ein empfindliches und genaues Messinstrument für Spannungen von 50 µV … 300 Volt im Frequenzbereich von 2 Hz. … 2 MHz.
Das Messgerät ist volltransistorisiert, netzgespeist und in Modularbauweise ausgeführt.
Es eignet sich daher sowohl als Tischgerät als auch zur Kombination mit anderen Geräten für
den Einbau in Normgestelle.
Ein besonderes Merkmal dieses AC – Millivoltmeters ist die hohe Eingangsimpedanz
von 10 MΩ / 25 pF.
Damit lassen sich auch Spannungen an hochohmigen Quellen einwandfrei messen.
Die 12 Messbereiche von 1 mV … 300 Volt Vollausschlag überschneiden sich gegenseitig und ermöglichen dadurch eine genaue Ablesung der Messwerte. Das Anzeigeinstrument besitzt eine Spiegelskala mit den Bereichen 0 – 30 und 0 – 100, sowie eine dB – Skala
von – 20 db … + 2 dB.
Damit auch bei tiefen Frequenzen eine gute Ablesung möglich ist, lässt sich die Anzeigegeschwindigkeit von „ Fast „ auf „ Slow „ umschalten.
Dank der großen Bandbreite kann das Instrument vielseitig verwendet werden, wie z.B. für Messungen an NF und ZF Verstärkern, Trägerfrequenz – Telephonie, Infra und Ultraschall u.s.w.
Der Verstärkerausgang ermöglicht außerdem die Verwendung des Messgerätes als Vorverstärker für besondere Zwecke, oder er kann auch für den Anschluss eines Oszillografen benützt werden.
Beschreibung und Details aus Original Unterlagen Fa. Philips Eindhoven von 1971
Fa. Philips Eindhoven – Niederlande Bild
573-1
Herstellungsjahr:
1971
Bezeichnung: AC – Millivoltmeter Modell PM 2454
Beschreibung: Das Philips AC – Millivoltmeter PM 2454 ist ein empfindliches und genaues Messinstrument für Spannungen von 50 µV … 300 Volt im Frequenzbereich von 2 Hz. … 2 MHz.
Blockschaltbild:
Beschreibung und Details aus Original Unterlagen Fa. Philips Eindhoven von 1971
