Physikalische Werkstätten Aktiengesellschaft Göttingen

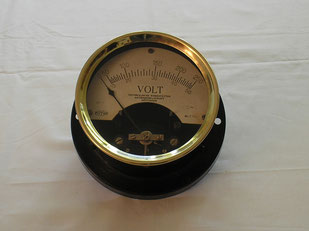

Physikalische Werkstätten Aktiengesellschaft Göttingen Bild 328
Herstellungsjahr: ca. 1918
Bezeichnung: Spannungsmessgerät für Wechselspannung von 50 / 250 Volt 50
Herz.
Beschreibung: Schalttafel Aufbau Spannungsmesser für Wechselspannung 50 Hz.
Ein sehr aufwendig gefertigtes Dreheisen Instrument. Das Messgerät ist mit einem Zier Ring aus Messing an der Frontseite ausgestattet und zeigt die Wertschätzung zur damaligen Zeit der Elektrotechnik.
Eine Runde Öffnung an der Unterseite des Instrumentes erlaubte eine Nullpunkt Korrektur des Messzeigers.
Auf der Geräte Rückseite befinden sich die Anschlussklemmen zur Aufnahme der Anschlusskabel sowie ein Vorwiderstand aus Widerstandsdraht gewickelt für das Messbereich 250 Volt.
Die beiden oberen schraubklemmen sind zur direkten Messung der 50 Volt Wechselspannung.
Die Messgenauigkeit beträgt 2,5 % über den ges. skalenbogen von 140 mm.
Techn. Daten vom Gerät selbst.
