Messgerät - Elektrotechnik
Rohde & Schwarz - München
Fa. Rohde & Schwarz – München Bild 555
Herstellungsjahr: ca. 1954
Bezeichnung: Röhren – Voltmeter Typ. - URI.
Anwendung: Das Spannungs – Strom – Widerstands – Messgerät Typ. - U R I - bietet in seiner Bauweise als Mehrkanalmessgerät die Möglichkeit, mehrere Messgrößen , zum Beispiel Gleichspannung, Gleichstrom, Wechselspannung und Wechselstrom, gleichzeitig anzuschließen und zur Messung mit einem einzigen Messkanal – Schalter von der einen auf die andere Größe überzugehen.
Jeder der voneinander elektrisch vollkommen getrennten Kanäle hat einen eigenen
Eingang und einen eigenen Messbereich – Schalter. Die Umschaltung auf die richtige
Polung bei Gleichspannung oder Gleichstrom ermöglicht der Messkanal – Schalter.
Durch diese Eigenschaften sowie durch die umfangreichen Messbereiche des - U R I - wird der Ton - und Hochfrequenztechniker von weiteren Instrumenten für Spannungs, Strom und Widerstandsmessungen unabhängig. Außerdem lässt sich eine Messschaltung einfacher und übersichtlicher gestalten; denn man kann zum Beispiel, wenn an einem Widerstand der Gleich – und Wechselspannungsabfall zu messen ist, die Messkanäle für Volt = und Volt ~ parallel schalten oder, wenn in einem Kreis fließende Gleich - und Wechselstrom interessiert, die Messkanäle Amp. = und Amp. ~ in Reihe schalten.
Weitere Eigenschaften, durch die das Gerät - U R I - aus der Reihe ähnlicher Vielfach – Messgeräte hervorgehoben wird, sind zum Beispiel die, dass Gleich wie Wechselspannungen auch symmetrisch gemessen werden können und dass Gleich wie Wechselströme an einer geerdeten als auch an einem auf Spannung liegenden Punkt messbar sind.
Techn. Daten und Beschreibung aus Original Unterlagen Fa. Rohde & Schwarz von 1954.

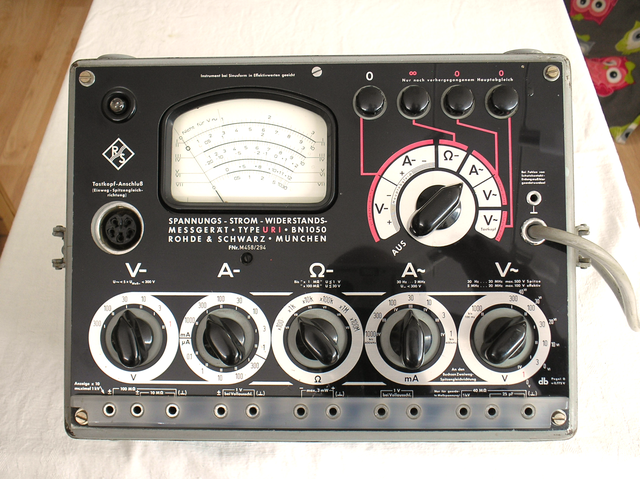

Im Bild 1 ist das Gerät im Ausgebauten Zustand mit der Vorderseite auf Sicht der Bedienungsorgane u.s.w.
Im Bild 2 ist das Gerät im Ausgebauten Zustand mit der Oberseite auf Sicht der Stromversorgung u.s.w.
Im Bild 3 ist das Gerät im Ausgebauten Zustand mit der Rückseite auf Sicht der Bauteile und Träger u.s.w.
Fa. Rohde & Schwarz – München Bild 555-1
Herstellungsjahr: ca. 1954
Bezeichnung: Röhren – Voltmeter Typ. URI.
Anwendung: Das Spannungs – Strom – Widerstands – Messgerät Typ. - U R I - bietet in seiner Bauweise als Mehrkanalmessgerät die Möglichkeit, mehrere Messgrößen , zum Beispiel Gleichspannung, Gleichstrom, Wechselspannung und Wechselstrom, gleichzeitig anzuschließen und zur Messung mit einem einzigen Messkanal – Schalter von der einen auf die andere Größe überzugehen.
Techn. / Elektrische Daten:
Gleichspannungen:
Geerdet, nicht geerdet oder symmetrisch ……… 0,02 … 300 Volt
Gleichspannungen
Plus oder Minuspol geerdet ………………….......... bis 30 k Volt
Wechselspannung
Geerdet, nicht geerdet oder symmetrisch ........ 0,1 … 300 Volt / 30 Hz. … 20 MHz.
Wechselspannungen
Ein Pol geerdet …………………………………........... bis 1 000 Volt / 40 … 100 Hz.
Wechselspannungen
Ein Pol geerdet …………………………................... 10 k Hz … 250 MHz. / 0,1 … 300 Volt
0,1 … 200 MHz. / bis 4 500 Volt Spitzenwert
30 … 200 MHz. / bis 1 000 Volt Effektivwert
Gleichströme
An geerdeter oder nicht geerdeter Messstelle 0,002 µA … 1 Amp.
Wechselströme
An geerdeter oder nich geerdeter Messstelle 100 µA … 1 Amp. / 30 Hz … 2 MHz.
Spannungspegel
Nicht geerdet oder symmetrisch ………………… 30 Hz. … 20 MHz.
Geerdet …………………………………………………... 30 Hz. … 250 MHz.
Widerstandsmessungen
mit Gleichstrom ……………………………………….. 10 Ω … 1 000 MΩ
Die hohe Empfindlichkeit bei Gleichstrom ermöglicht z.B. mit Hilfe einer äußeren
Messspannung die Messung von Widerständen bis 500 000 MΩ Durch die hohe
Wechselstromempfindlichkeit des - U R I - ist man in der Lage, mit Hilfe eines Generators
mit nur 0,1 Watt Ausgangsleistung Scheinwiderstände zwischen 1 Ω und 1 MΩ zu ermitteln.
Ebenso einfach können Kapazitäten zwischen 3 000 pF und 3 000 µF
oder Induktivitäten zwischen 3 mH. und 3 000 H. bei 50 Hz gemessen werden
Techn. Daten und Beschreibung aus Original Unterlagen Fa.
Rohde & Schwarz von 1954.
Im Bild 4 ist das Gerät im Ausgebauten Zustand mit der Unterseite auf Sicht der Bauteile und Träger u.s.w.
Im Bild 5 ist das Gerät im Ausgebauten Zustand mit der Rechtenseite auf Sicht der Bauteile und Träger u.s.w.
Im Bild 6 ist das Gerät im Ausgebauten Zustand mit der Linkenseite auf Sicht der Bauteile und Träger u.s.w.
Fa. Rohde & Schwarz – München Bild 555-2
Herstellungsjahr: ca. 1954
Bezeichnung: Röhren – Voltmeter Typ. URI.
Anwendung: Das Spannungs – Strom – Widerstands – Messgerät Typ. - U R I - bietet in seiner Bauweise als Mehrkanalmessgerät die Möglichkeit, mehrere Messgrößen , zum Beispiel Gleichspannung, Gleichstrom, Wechselspannung und Wechselstrom, gleichzeitig anzuschließen und zur Messung mit einem einzigen Messkanal – Schalter von der einen auf die andere Größe überzugehen.
Techn. Daten und Beschreibung aus Original Unterlagen Fa.
Rohde & Schwarz von 1954.
Im Bild 7 ist der Schutzdeckel mit den Halterungen für die Zubehörteile zu sehen.
Im Bild 8 ist der U R I - 30 kV Gleichspannungstaster BN 10503 mit neuen Anschlusskabeln zu sehen.
Im Bild 9 ist der U R I - Gleichspannungstaster BN 10504 mit neuen Anschlusskabeln zu sehen.
Fa. Rohde & Schwarz – München Bild 555-3
Herstellungsjahr: ca. 1954
Bezeichnung: Röhren – Voltmeter Typ. URI.
Anwendung: Das Spannungs – Strom – Widerstands – Messgerät Typ. - U R I - bietet in seiner Bauweise als Mehrkanalmessgerät die Möglichkeit, mehrere Messgrößen , zum Beispiel Gleichspannung, Gleichstrom, Wechselspannung und Wechselstrom, gleichzeitig anzuschließen und zur Messung mit einem einzigen Messkanal – Schalter von der einen auf die andere Größe überzugehen.
Techn. Daten und Beschreibung aus Original Unterlagen Fa.
Rohde & Schwarz von 1954.
Im Bild 10 ist der Schutzdeckel mit den Zubehörteilen in der vorgesehenen Halterung zu sehen.
Im Bild 11 ist der U R I - Hochfrequenz - Tastkopf BN 10501 ohne den Vorsteckverteiler BN 10502 mit neuen Anschlusskabeln zu sehen.
Im Bild 12 ist der U R I - Hochfrequenz - Tastkopf BN 10501 mit dem Vorsteckverteiler BN 10502 mit neuen Anschlusskabeln zu sehen.
