Siemens & Halske - Berlin
Siemens & Halske Berlin Bild 115
Herstellungsjahr: 1912

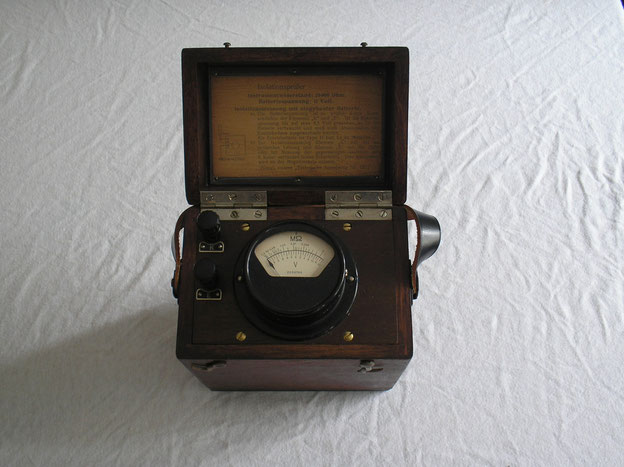

Bezeichnung: Tragbarer Isolationsmesser mit eingebauter Batterie.
Beschreibung: Ein Handlicher kleiner Isolationsmesser mit einem
innenwiderstand von 10 kΩ.
Die Stromversorgung wurde durch eine Batterie im Boden von 11,0 Volt sichergestellt.
Kurzbedienungsanleitung im Deckel ist vorhanden.
Isolationsprüfer: Instrumentenwiderstand 10 000 Ω.
Batteriespannung: 11,0 Volt.
Isolationsmessung mit eingebauter Batterie:
Die Batteriespannung ist zu prüfen durch Kurzschließen der Klemmen „ K „ und „ E „ ist Batteriespannung bis auf 9,5 Volt gesunken, so ist die Batterie verbraucht und muss nach Abschrauben des Kastenbodens ausgewechselt werden.
Als Ersatz Batterie ist Typ. H bat 5a zu Bestellen.
Zur Isolationsmessung Klemme „ K “ mir der zu Prüfende Leitung und Klemme „ E “ mit Erde oder bei Messung der gegenseitigen Isolation mit 2 Kabel verbinden ( siehe Schaltbild ). Den Isolationswert an der Megohm – Skala ablesen.
( Vergleich unserer „ Technischen Anweisung Nr. 12 ).
Techn. Beschreibung oder Schaltplan ist nicht vorhanden.
